定向耦合器 500-3000MHz 5o55180440

500 ~ 3000MHz 定向耦合器

应用领域

▶适用于各类射频与微波系统场景。

▶可应用于工业领域及传感检测。

▶可按客户要求定制生产，提供产品质保服务。

▶覆盖大功率信号处理、抗干扰测试等工程应用。

▶支持射频信号混频与滤波处理。

射频特性

型号	频率范围 (MHz)	耦合度 (dB)	耦合平坦度 (dB)	插入损耗 (dB)	方向性 (dB)	驻波比
5o5518044050030005NK	500 ~ 3000	5±1.0	2.3	18	1.3	N-K
5o5518044050030006NK	500 ~ 3000	6±1.0	1.8	18	1.3	N-K
5o5518044050030007NK	500 ~ 3000	7±1.0	1.45	18	1.3	N-K
5o55180440500300010NK	500 ~ 3000	10±1.2	0.9	19	1.3	N-K
5o55180440500300015NK	500 ~ 3000	15±1.2	0.44	19	1.3	N-K
5o55180440500300020NK	500 ~ 3000	20±1.2	0.34	18	1.3	N-K
5o55180440500300030NK	500 ~ 3000	30±1.5	0.24	18	1.3	N-K

基本规格

外形尺寸	1804421mm	连接方式	N-K
连续功率	300W	工作温度	-40 ~ +80℃
阻抗匹配	50Ω	存储温度	-55 ~+125℃

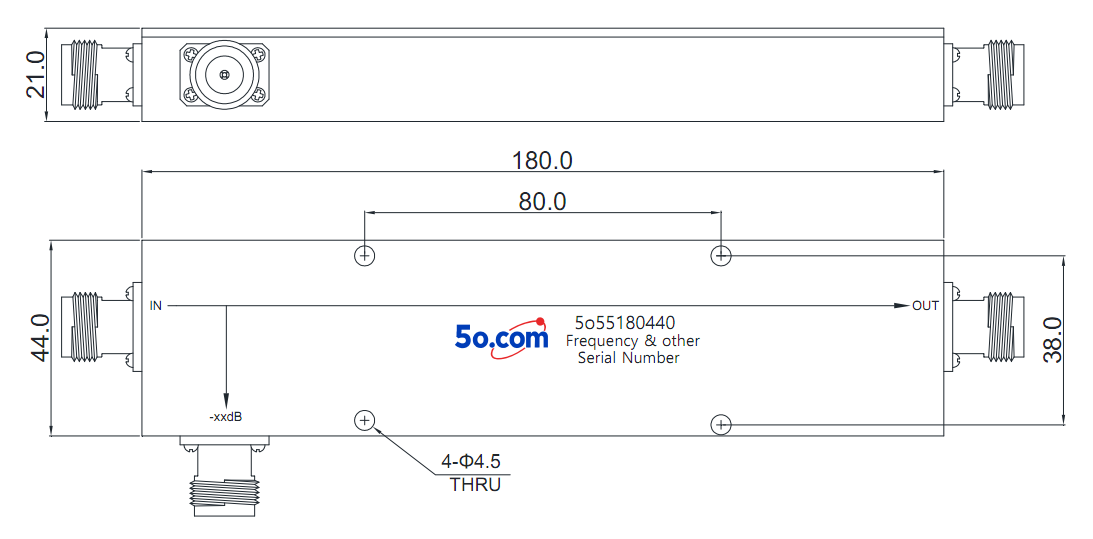

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
