型号

频率范围   (MHz)

隔离度

Min(dB)

驻波比

Max

TX

RX

5o4T8R453UB22361366NKC40BK

361 ~ 366

351 ~ 356

TX-TX:   70dB   ANT-TX: 50dB   RX-RX: 25dB

1.25:1   Max. @Port   1.3:1 Max. @ANT & Coup

5o4T8R453UB22380395NKC40BK

390 ~ 395

380 ~ 385

TX-TX: 70dB   ANT-TX: 50dB   RX-RX: 25dB

1.25:1 Max. @Port   1.3:1 Max. @ANT & Coup

5o4T8R453UB22402415NKC40BK

411 ~ 415

402 ~ 406

TX-TX:   70dB   ANT-TX: 50dB   RX-RX: 25dB

1.25:1   Max. @Port   1.3:1 Max. @ANT & Coup

5o4T8R453UB22419436NKC40BK

431 ~ 436

419 ~ 425

TX-TX: 70dB   ANT-TX: 50dB   RX-RX: 25dB

1.25:1 Max. @Port   1.3:1 Max. @ANT & Coup

5o4T8R453UB22455470NKC40BK

465 ~ 470

455 ~ 460

TX-TX:   70dB   ANT-TX: 50dB   RX-RX: 25dB

1.25:1   Max. @Port   1.3:1 Max. @ANT & Coup

插入损耗

8.5dB   Max. @TX-ANT

双工器

85dB Min. @TX-RX

通道数量

N-K   @4xTX  N-K @8xRX  N-K @1xANT
  BNC-K @TX Coup & RX Coup(40±1dB Coupler)

输入功率

TX-ANT 50W/CH

接收多路耦合放大器

Yes

最大放大增益

ANT-RX(+5~+15dBm)±1dBm
  1/2/4/8档拨码组合调节，1dB步进可调

放大器噪声系数

3.5dB   Max.

告警方式

放大器故障告警

额定供电电压

DC   12V

整机重量

~16 Kg

外形尺寸

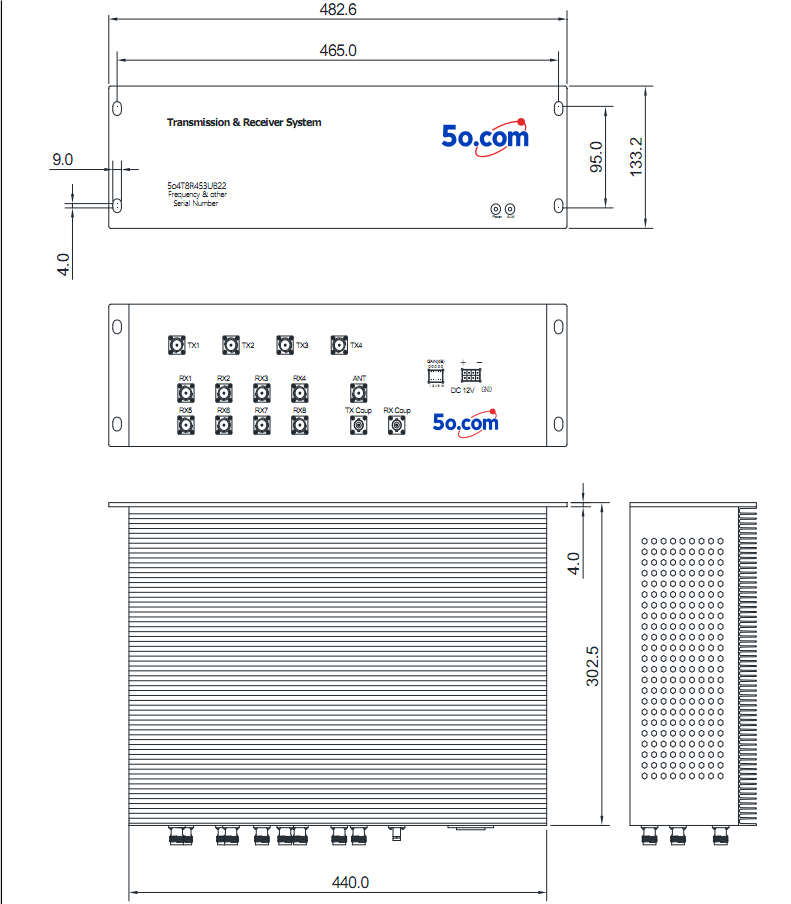

3U   (482.6*298.5*133.2)mm

外观颜色

黑色

工作温度

-30~+75℃

存储温度

-55~+125℃
