型号

频率范围   (MHz)

隔离度

Min(dB)

驻波比

Max

TX

RX

5o4T4R453U0137143NK

142 ~ 143

137 ~ 138

TX-TX:   70dB

ANT-TX:   50dB

RX-RX:   25dB

1.25:1   Max.@Port
  1.4:1 Max. @ANT

5o4T4R453U0146154NK

152 ~ 154

146 ~ 148

TX-TX: 70dB

ANT-TX: 50dB

RX-RX: 25dB

1.25:1 Max.@Port
  1.4:1 Max. @ANT

5o4T4R453U0159165NK

164 ~ 165

159 ~ 160

TX-TX:   70dB

ANT-TX:   50dB

RX-RX:   25dB

1.25:1   Max.@Port
  1.4:1 Max. @ANT

5o4T4R453U0167173NK

172 ~ 173

167 ~ 168

TX-TX: 70dB

ANT-TX: 50dB

RX-RX: 25dB

1.25:1 Max.@Port
  1.4:1 Max. @ANT

5o4T4R453U0168174NK

173 ~ 174

168 ~ 169

TX-TX:   70dB

ANT-TX:   50dB

RX-RX:   25dB

1.25:1   Max.@Port
  1.4:1 Max. @ANT

插入损耗

9.5dB   Max. @TX-ANT

双工器

80dB Min. @TX-RX

通道数量

N   Female @4xTX

N   Female @4 xRX

N   Female @1xANT

输入功率

TX-ANT 50W/CH

接收多路耦合放大器

是

最大放大增益

+6dBm±1dBm @ANT-RX

放大器噪声系数

4.5dB   Max.

告警方式

放大器故障告警

额定供电电压

AC   110/220V

整机重量

~18.5 Kg

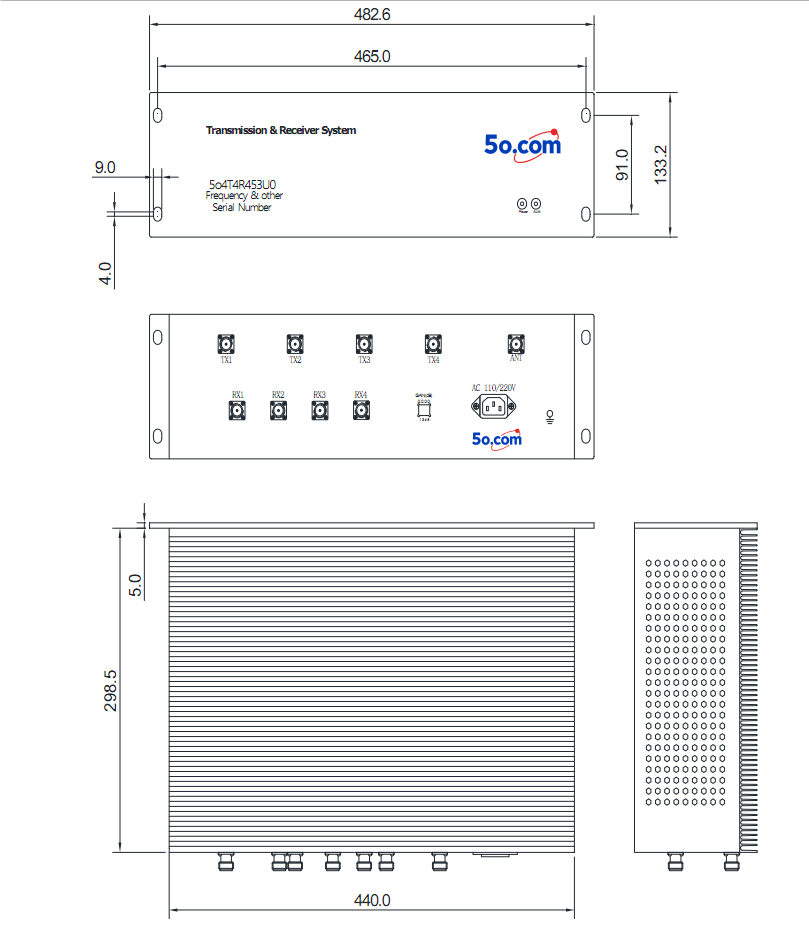

外形尺寸

3U   (482.6*298.5*133.2)mm

外观颜色

黑色

工作温度

-30~+75℃

存储温度

-55~+125℃
