3进3出多路耦合系统350 to 520MHz 5o3T3R455003200

5o3T3R455003200

350 ~ 520MHz 3进3出收发系统

应用领域

▶无线通信基站及天线馈线系统。

▶遥控设备与物联网设备。

▶军工、航天及商用领域。

▶可按客户要求定制生产，提供产品质保服务。

射频特性

型号	频率范围 (MHz)			隔离度 Min(dB)	驻波比 Max
型号		TX	RX	隔离度 Min(dB)	驻波比 Max
5o3T3R455003200 40464201NK	CH1	417.2375	404.6000	25.0dB Min. @TX-TX & RX-RX 65.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
	CH2	420.1000	412.9250	25.0dB Min. @TX-TX & RX-RX 65.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
	CH3	422.7775	413.9525	25.0dB Min. @TX-TX & RX-RX 65.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
5o3T3R455003200 41014222NK	CH1	420.1000	410.1000	25.0dB Min. @TX-TX & RX-RX 65.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
	CH2	421.9250	411.9250	25.0dB Min. @TX-TX & RX-RX 65.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
	CH3	422.2375	412.2375	25.0dB Min. @TX-TX & RX-RX 65.0dB Min. @TX-RX & RX-TX	1.25:1 Max.

基本规格

插入损耗	8.5dB Max. @TX-ANT & ANT-RX
通道数量	N-K @3xTX N-K @3xRX N-K @1xANT
输入功率	50W/CH
接收多路耦合放大器	否
整机重量	~12.5 Kg
外形尺寸	500320100mm
外观颜色	黑色
工作温度	-30~+75℃
存储温度	-55~+125℃

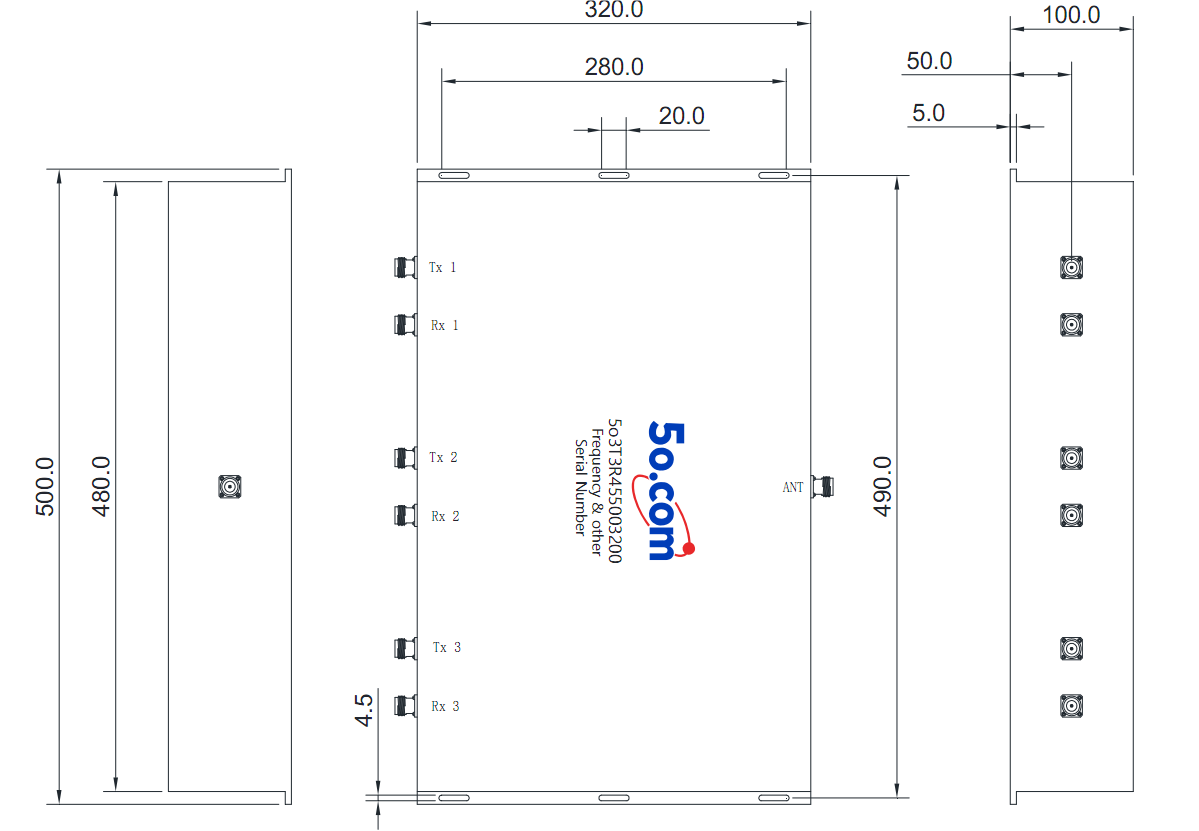

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
