8路功分器 698-2700MHz 5o341991060

698 ~ 2700MHz 8路功分器

应用领域

▶无线通信系统，雷达与卫星系统。

▶军工、航天及商用领域。

▶测试测量设备。

▶可按客户要求定制设计，提供产品质保服务。

射频特性

型号	频率范围 (MHz)	隔离度 Min(dB)	驻波比 Max	插入损耗 Max(dB)	相位不平衡度	幅度不平衡度	连接方式
5o341991060698T2700NK	698 ~ 2700	16	1.35	1.2(Split 9dB)	±5˚	±0.8dB	N-K
5o341991060698T2700SK	698 ~ 2700	16	1.35	1.2(Split 9dB)	±5˚	±0.8dB	SMA-K
5o341991060800T2500NK	800 ~ 2500	16	1.35	1.2(Split 9dB)	±5˚	±0.8dB	N-K
5o341991060800T2500SK	800 ~ 2500	16	1.35	1.2(Split 9dB)	±5˚	±0.8dB	SMA-K
5o341991060800T2700NK	800 ~ 2700	16	1.35	1.2(Split 9dB)	±5˚	±0.8dB	N-K
5o341991060800T2700SK	800 ~ 2700	16	1.35	1.2(Split 9dB)	±5˚	±0.8dB	SMA-K

基本规格

外形尺寸	199106.221.5mm	阻抗匹配	50Ω
功分器功率	50W	工作温度	-40 ~ +85℃
合路器功率	2W	存储温度	-55 ~ +125℃

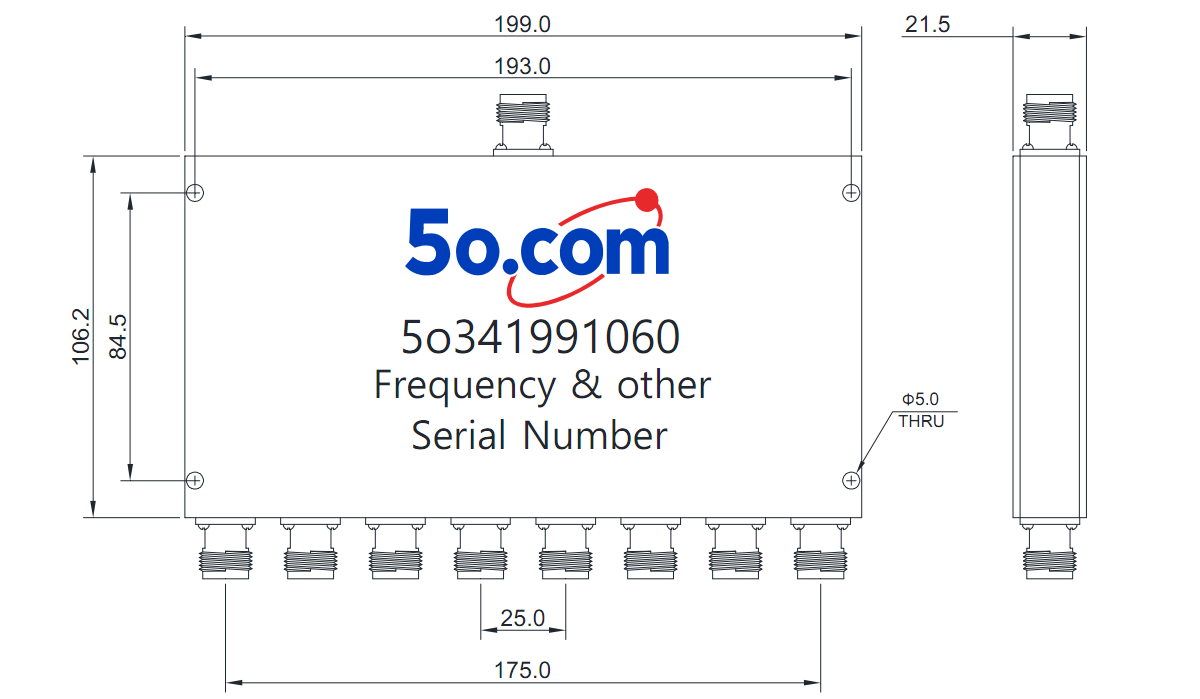

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
