4路功分器 2.0-8.0GHz 5o3394520

2.0 ~ 8.0GHz 4路功分器

应用领域

▶无线通信系统，雷达与卫星系统。

▶军工、航天及商用领域。

▶测试测量设备。

▶可按客户要求定制设计，提供产品质保服务。

射频特性

型号	频率范围 (GHz)	隔离度 Min(dB)	输入驻波比Max	输出驻波比Max	插入损耗 Max(dB)	相位不平衡度	幅度不平衡度	连接方式
5o339452028SK	2.0 ~ 8.0	20	1.4	1.3	1.2(Split 6dB)	±5˚	±0.4dB	SMA-K
5o339452028NK	2.0 ~ 8.0	15	1.6	1.5	2.0(Split 6dB)	±8˚	±0.8dB	N-K
5o339452028NJNK	2.0 ~ 8.0	15	1.6	1.5	2.2(Split 6dB)	±8˚	±0.8dB	N-J-K

基本规格

外形尺寸	945218mm	阻抗匹配	50Ω
功分器功率	30W	工作温度	-55 ~ +85℃
合路器功率	3W	存储温度	-55 ~ +125℃

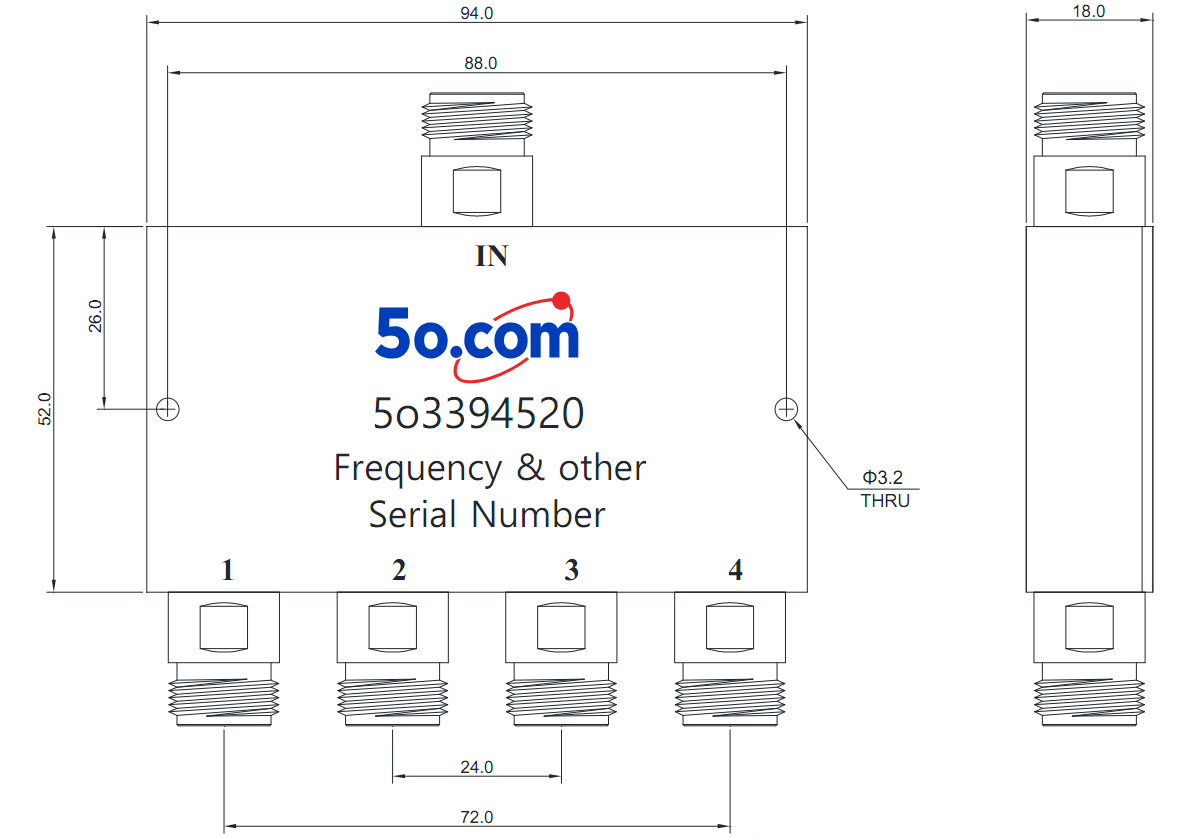

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
