4 Way Power Divider 136 to 960MHz 5o332201620

698 ~ 2700MHz 4路功分器

应用领域

▶无线通信系统，雷达与卫星系统。

▶军工、航天及商用领域。

▶测试测量设备。

▶可按客户要求定制设计，提供产品质保服务。

射频特性

型号

频率范围

(MHz)

隔离度

Min(dB)

驻波比Max

插入损耗

Max(dB)

相位不平衡度

幅度不平衡度

连接方式

5o332201620136960NK

136 ~ 960

20

1.3

1.0(Split 6.0dB)

±3˚

±0.8dB

N-K

5o332201620136960SK

136 ~ 960

20

1.3

1.0(Split 6.0dB)

±3˚

±0.8dB

SMA-K

基本规格

外形尺寸	22016221mm	阻抗匹配	50Ω
功分器功率	50W	工作温度	-45 ~ +85℃
合路器功率	2W	存储温度	-55 ~ +125℃

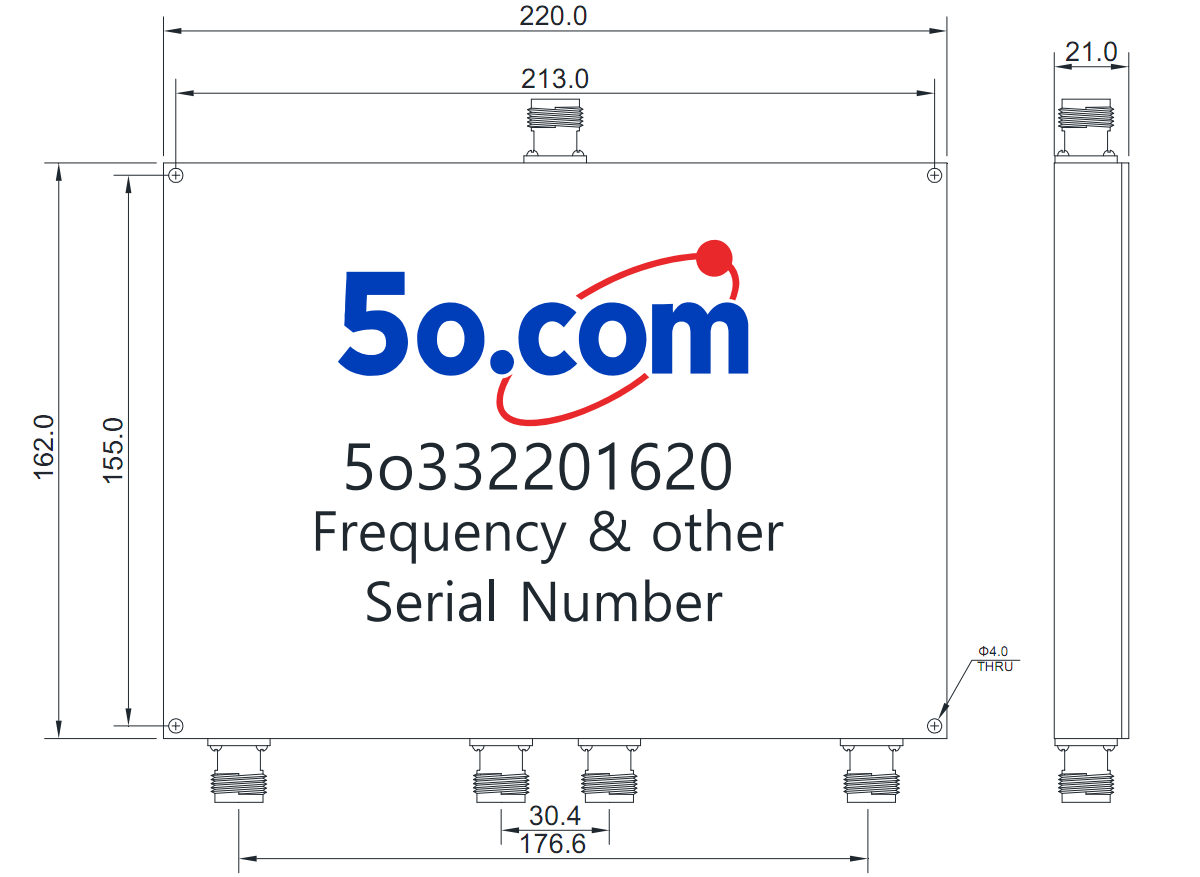

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
