2进2出多路耦合系统350 to 520MHz 5o2T2R453501580

5o2T2R453501580

350 ~ 520MHz 2进2出收发系统

应用领域

▶无线通信基站及天线馈线系统。

▶遥控设备与物联网设备。

▶军工、航天及商用领域。

▶可按客户要求定制生产，提供产品质保服务。

射频特性

型号	频率范围 (MHz)			隔离度 Min(dB)	驻波比 Max
型号		TX	RX	隔离度 Min(dB)	驻波比 Max
5o2T2R453501580 40314185NK	CH1	403.1250	417.2375	28.0dB Min. @TX-TX & RX-RX 75.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
5o2T2R453501580 40314185NK	CH2	404.6000	418.5000	28.0dB Min. @TX-TX & RX-RX 75.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
5o2T2R453501580 44314485NK	CH1	443.1250	448.1250	28.0dB Min. @TX-TX & RX-RX 75.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
5o2T2R453501580 44314485NK	CH2	443.4875	448.4875	28.0dB Min. @TX-TX & RX-RX 75.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
5o2T2R453501580 45754676NK	CH1	457.5250	467.5250	28.0dB Min. @TX-TX & RX-RX 75.0dB Min. @TX-RX & RX-TX	1.25:1 Max.
5o2T2R453501580 45754676NK	CH2	457.5750	467.5750	28.0dB Min. @TX-TX & RX-RX 75.0dB Min. @TX-RX & RX-TX	1.25:1 Max.

基本规格

插入损耗	4.8dB Max. @TX-ANT & ANT-RX
通道数量	N-K @2xTX N-K @2xRX N-K @1xANT
输入功率	50W/CH
接收多路耦合放大模块	否
整机重量	~5.5 Kg
外形尺寸	35015888mm
外观颜色	黑色
工作温度	-30~+75℃
存储温度	-55~+125℃

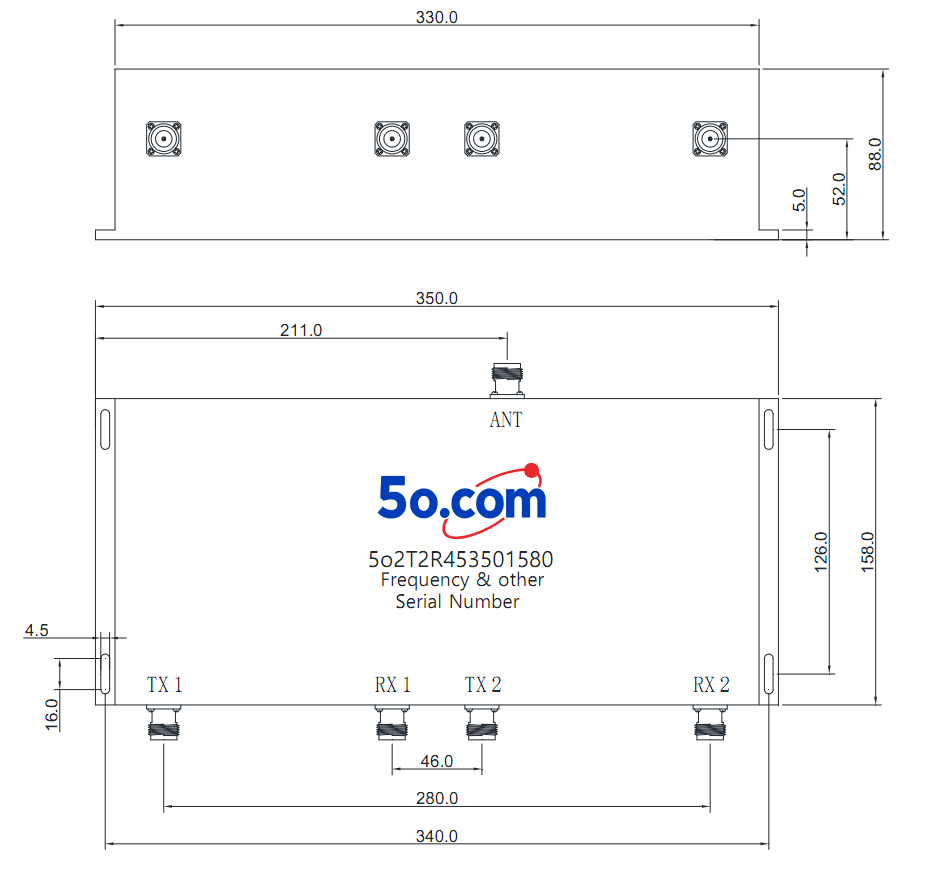

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
