低通滤波器 DC-170MHz & 850-865MHz

DC ~ 170MHz & 850 ~ 865MHz低通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶生物医学信号处理。

▶雷达与传感设备。

▶可按客户要求定制设计，提供产品质保服务。

射频特性

型号	频率范围 (MHz)	插入损耗 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2790800170NK	DC-170	0.5	1.3	45dB @500~2000MHz	N-K
5o2790800170SK	DC-170	0.5	1.3	45dB @500~2000MHz	SMA-K
5o2790800850865SK	850 ~ 865	0.5	1.3	45dB @1710~2560MHz 30dB @2560~4500MHz	SMA-K
5o2790800A850865NK	850 ~ 865	0.5	1.3	45dB @1710~2560MHz 30dB @2560~4500MHz	N-K

基本规格

外形尺寸	908022mm	阻抗匹配	50Ω
功率	100W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

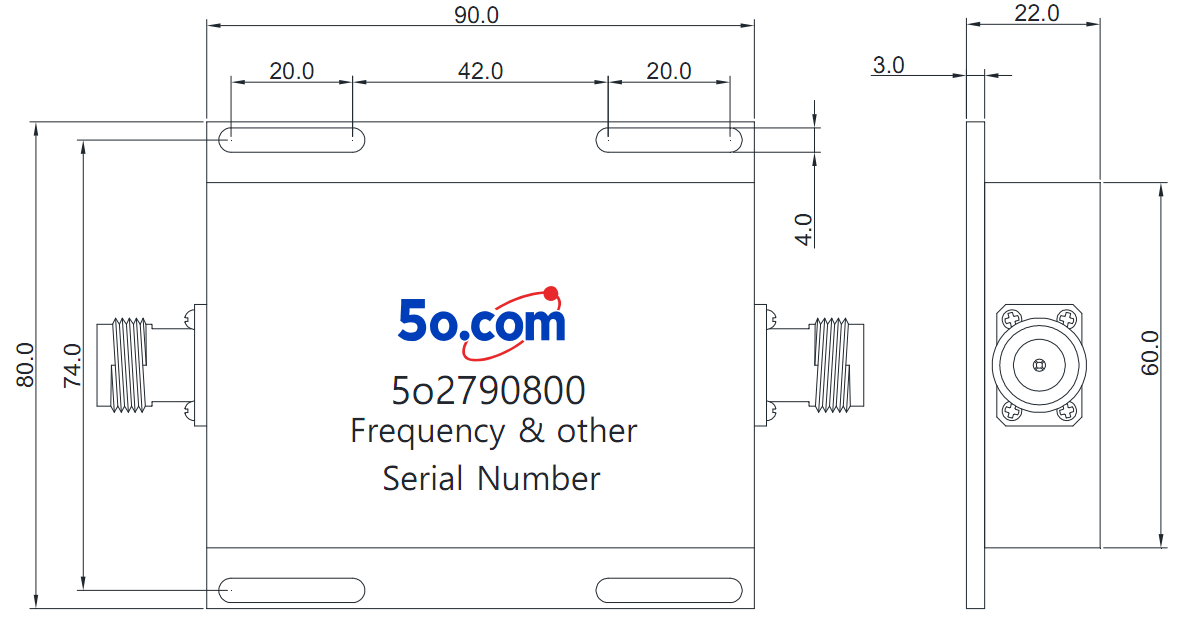

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
