带通滤波器 380-500MHz 5o2693930

380 ~ 500MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2693930380383SK	380 ~ 383	2.0	1.3	40dB@F0±8MHz 60dB@88~108MHz	SMA-K
5o269393038453865NK	384.5 ~ 386.5	2.0	1.3	40dB@F0±8MHz 60dB@88~108MHz	N-K
5o2693930400403NK	400 ~ 403	2.0	1.3	40dB@F0±8MHz 60dB@88~108MHz	N-K
5o2693930400430NK	400 ~ 430	1.5	1.3	65dB@88~108MHz 65dB@700~2700MHz	N-K
5o2693930400480SK	400 ~ 480	1.5	1.3	40dB@650MHz 60dB@700~2700MHz	SMA-K
5o269393043154345NK	431.5 ~ 434.5	2.0	1.3	40dB@F0±8MHz 60dB@88~108MHz	N-K
5o2693930451462NK	451 ~ 462	0.7	1.4	35dB@Fc±40MHz	N-K
5o2693930451462SK	451 ~ 462	0.7	1.4	35dB@Fc±40MHz	SMA-K
5o2693930470480NK	470 ~ 480	1.0	1.4	35dB@Fc±40MHz 60dB@88~108MHz	N-K

基本规格

外形尺寸	939364mm	阻抗匹配	50Ω
功率	100W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

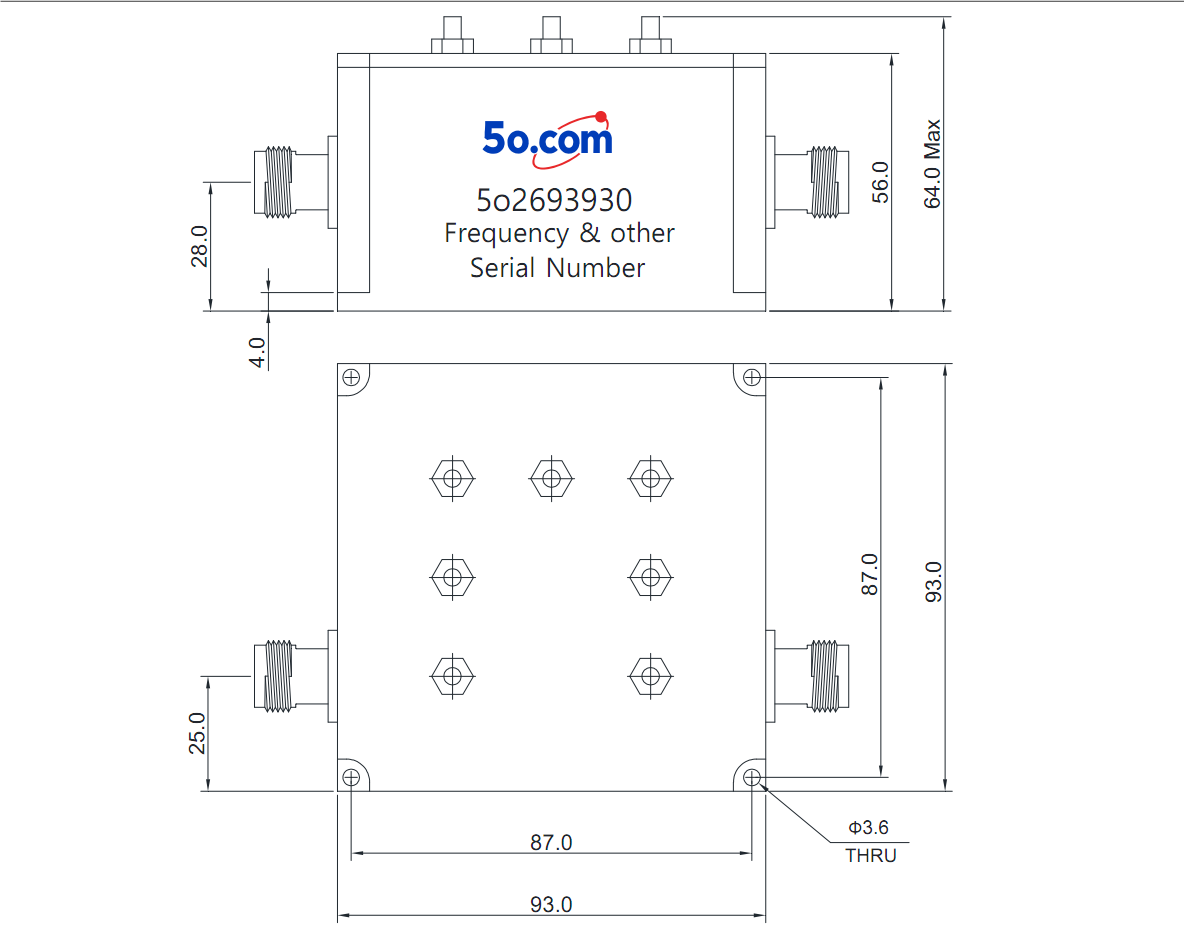

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
