带通滤波器 3400-3700MHz 5o2686480

3400 ~ 3700MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o268648034003700NKNJ	3400 ~ 3700	1.0	0.8	1.4	50dB@2500~2690MHz 50dB@4420~4960MHz	N-K-J
5o268648034003700NK	3400 ~ 3700	1.0	0.8	1.4	50dB@2500~2690MHz 50dB@4420~4960MHz	N-K
5o268648034003700SK	3400 ~ 3700	1.0	0.8	1.4	50dB@2500~2690MHz 50dB@4420~4960MHz	SMA-K
5o268648034003700SKSJ	3400 ~ 3700	1.0	0.8	1.4	50dB@2500~2690MHz 50dB@4420~4960MHz	SMA-K-J

基本规格

外形尺寸	864832mm	阻抗匹配	50Ω
功率	20W	工作温度	-20 ~ +60℃
外观颜色	黑色	存储温度	-55 ~ +125℃

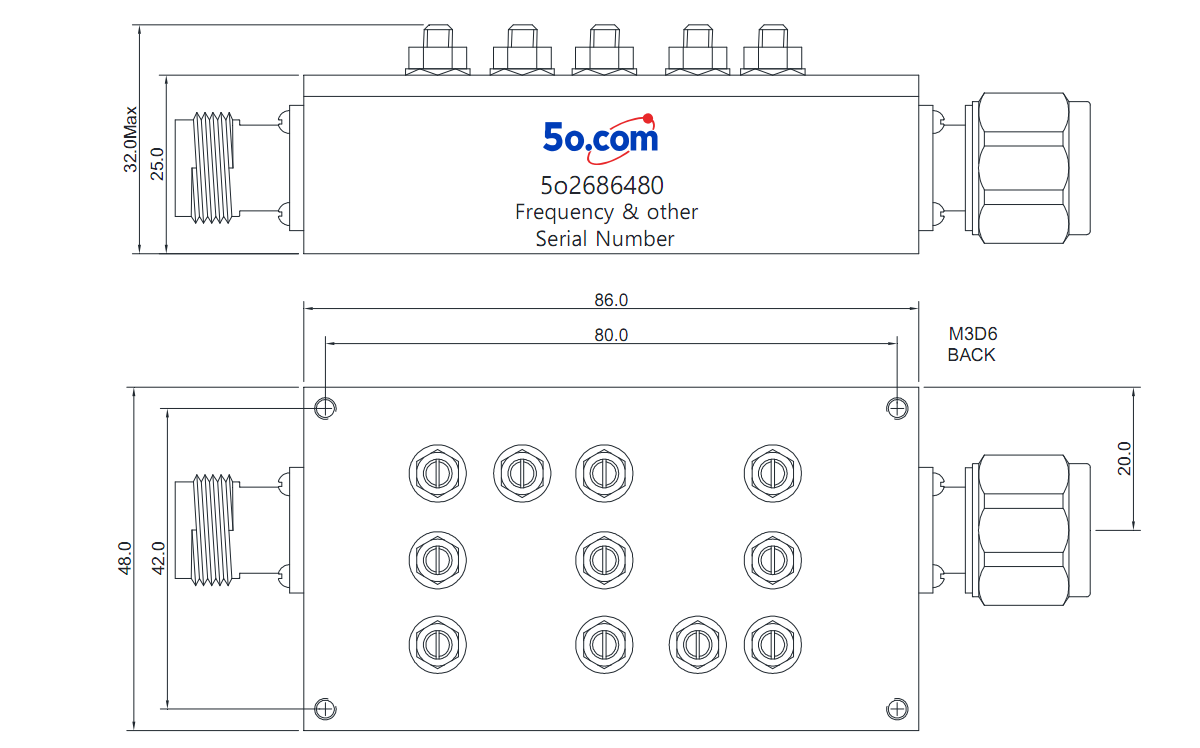

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
