带通滤波器 1610-1676MHz 5o2685700

1610 ~ 1676MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式	工作温度(°C)
5o268570016101676MK6	1610~1676	1.2	0.5	1.35	40dBc@DC~1000MHz & 1559~1592MHz 70dBc@1166~1278MHz & 2480~2502MHz 50dBc@3253~3319MHz & 4896~4962MHz 50dBc@6539~6605MHz & 8182~8248MHz 50dBc@9825~9891MHz&11468~11534MHz	MCX-KYD6	25±5
		1.5					-45 ~ +85
5o268570016101676SK	1610~1676	1.2	0.5	1.35	40dBc@DC~1000MHz & 1559~1592MHz 70dBc@1166~1278MHz & 2480~2502MHz 50dBc@3253~3319MHz & 4896~4962MHz 50dBc@6539~6605MHz & 8182~8248MHz 50dBc@9825~9891MHz&11468~11534MHz	SMA-K	25±5
		1.5					-45 ~ +85
5o268570016101676NK	1610~1676	1.2	0.5	1.35	40dBc@DC~1000MHz & 1559~1592MHz 70dBc@1166~1278MHz & 2480~2502MHz 50dBc@3253~3319MHz & 4896~4962MHz 50dBc@6539~6605MHz & 8182~8248MHz 50dBc@9825~9891MHz&11468~11534MHz	N-K	25±5
		1.5					-45 ~ +85

基本规格

外形尺寸	857025mm	阻抗匹配	50Ω
功率	MCX-KYD6: 10W	功率	SMA /N-K: 30W
外观颜色	黑色	存储温度	-55 ~ +125℃

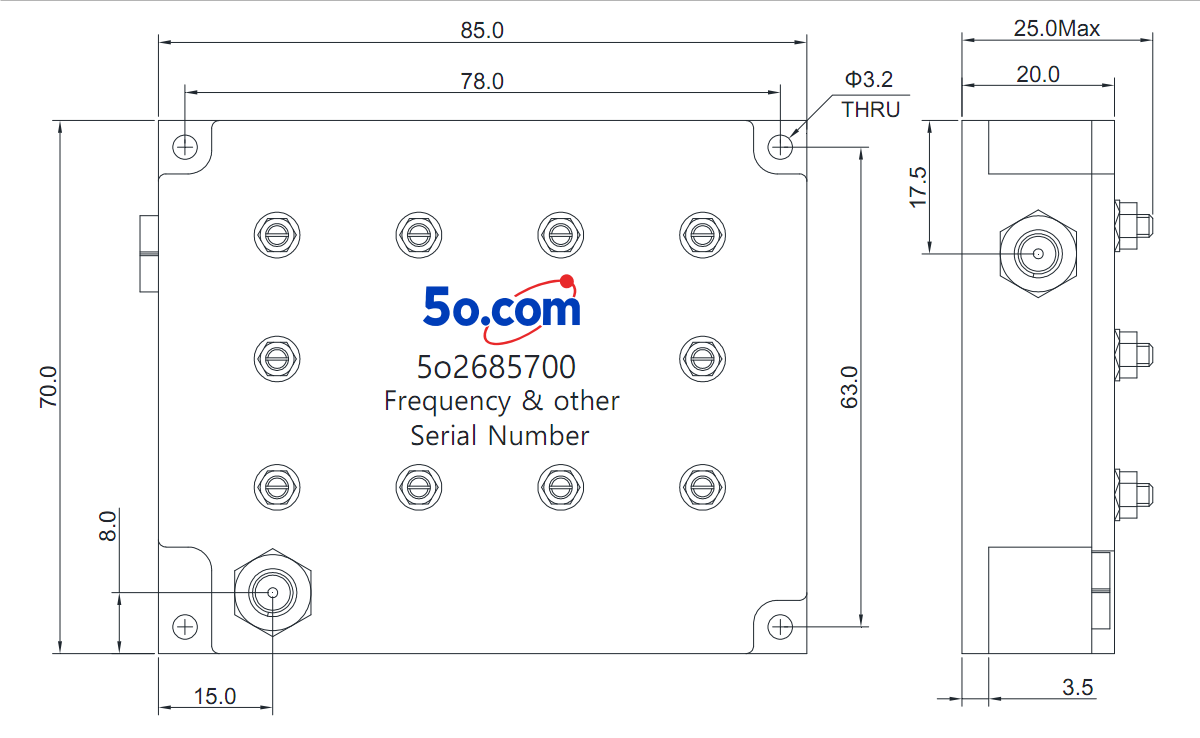

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
