带通滤波器 1500-3200MHz 5o2685500

1500 ~ 3200MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o268550015001560SK	1500 ~ 1560	0.75	0.5	1.22	60dB @DC-1460MHz 60dB @1620-2400MHz	SMA-K
5o268550015001560NK	1500 ~ 1560	0.75	0.5	1.22	60dB @DC-1460MHz 60dB @1620-2400MHz	N-K
5o268550027003200SK	2700 ~ 3200	0.6	0.5	1.3	50dB @DC~2100MHz 50dB @3550-5000MHz	SMA-K
5o268550027003200NK	2700 ~ 3200	0.6	0.5	1.3	50dB @DC~2100MHz 50dB @3550-5000MHz	N-K

基本规格

外形尺寸	855030mm	阻抗匹配	50Ω
功率	20W	工作温度	-20 ~ +60℃
外观颜色	黑色	存储温度	-55 ~ +125℃

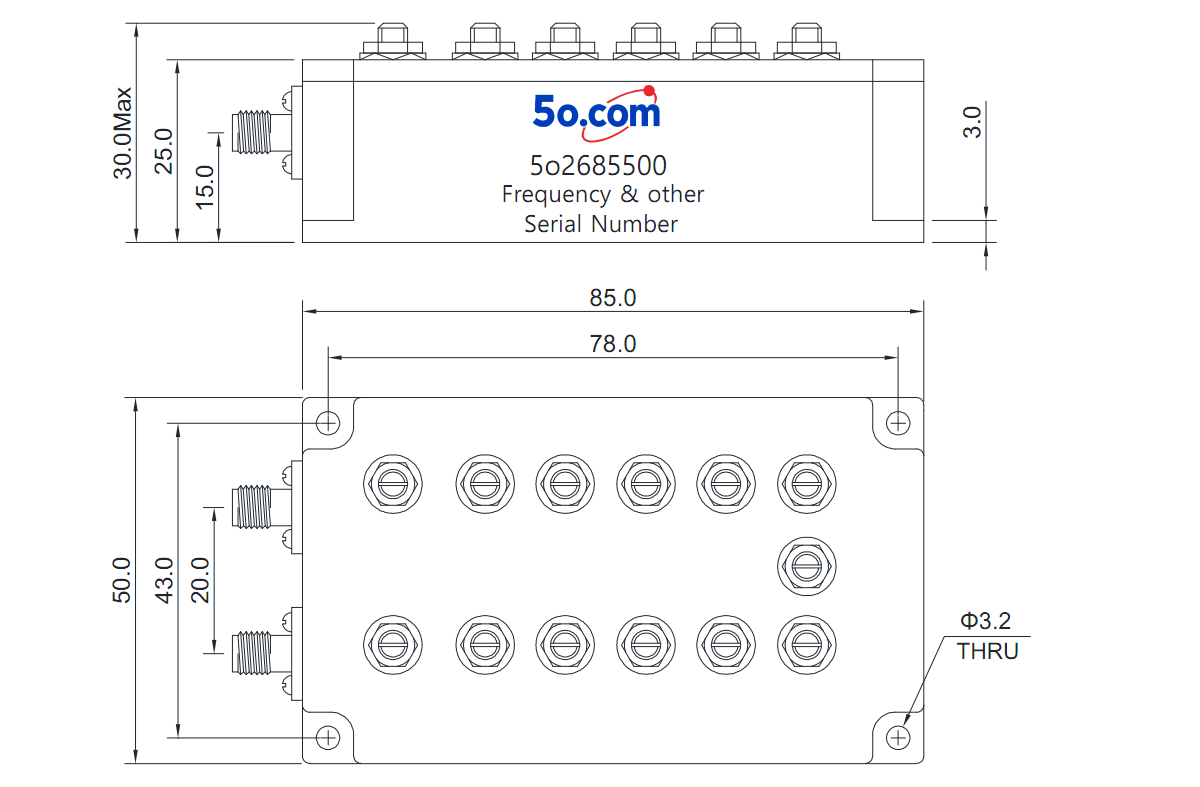

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
