带通滤波器 435-800MHz 5o2683831

435 ~ 800MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2683831435445SK	435 ~ 445	1.0	0.5	1.3	60dB @DC-390MHz 60dB @490-2000MHz	SMA-K
5o2683831435445NK	435 ~ 445	1.0	0.5	1.3	60dB @DC-390MHz 60dB @490-2000MHz	N-K
5o2683831450460NK	450 ~ 460	1.0	0.5	1.3	60dB @DC-405MHz 60dB @505-2000MHz	N-K
5o2683831500510NK	500 ~ 510	1.0	0.5	1.3	60dB @DC-455MHz 60dB @555-2000MHz	N-K
5o2683831690700SK	690 ~ 700	1.0	0.5	1.3	60dB @DC-445MHz 60dB @745-2200MHz	SMA-K
5o2683831740750NK	740 ~ 750	1.0	0.5	1.3	60dB @DC-695MHz 60dB @795-2500MHz	N-K
5o2683831790800NK	790 ~ 800	1.0	0.5	1.3	60dB @DC-745MHz 60dB @845-2500MHz	N-K

基本规格

外形尺寸	838358mm	阻抗匹配	50Ω
功率	10W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

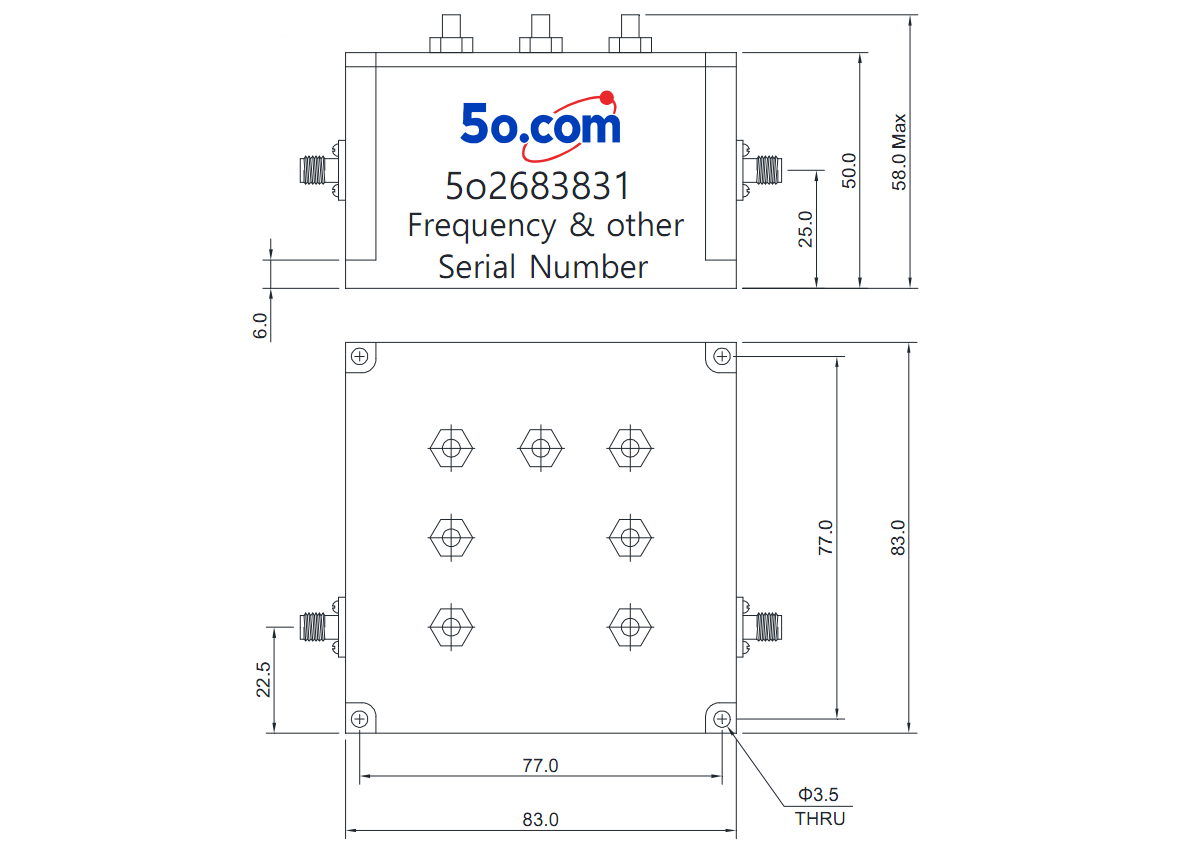

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
