带通滤波器 650-2700MHz 5o2679790

650 ~ 2700MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗Max(dB)	平坦度Max(dB)	驻波比 Max	带外抑制	连接方式
5o2679790699716SK	699 ~ 716	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790703748SK	703 ~ 748	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790729746SK	729 ~ 746	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790746756SK	746 ~ 756	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790777787SK	777 ~ 787	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790791821SK	791 ~ 821	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790806821NK	806 ~ 821	0.5	0.2	1.2	50dB @720MHz 50dB @910MHz 85dB @2^nd Harmonic 70dB @3^rd Harmonic	N-K
5o2679790814849SK	814 ~ 849	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790832862SK	832 ~ 862	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o2679790840915SK	840 ~ 915	1	0.5	1.5	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K
5o267979025002570SK	2500 ~ 2570	0.5	0.1	1.2	85dB @2^nd Harmonic 70dB @3^rd Harmonic	SMA-K

基本规格

外形尺寸	797944mm	阻抗匹配	50Ω
功率	50W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

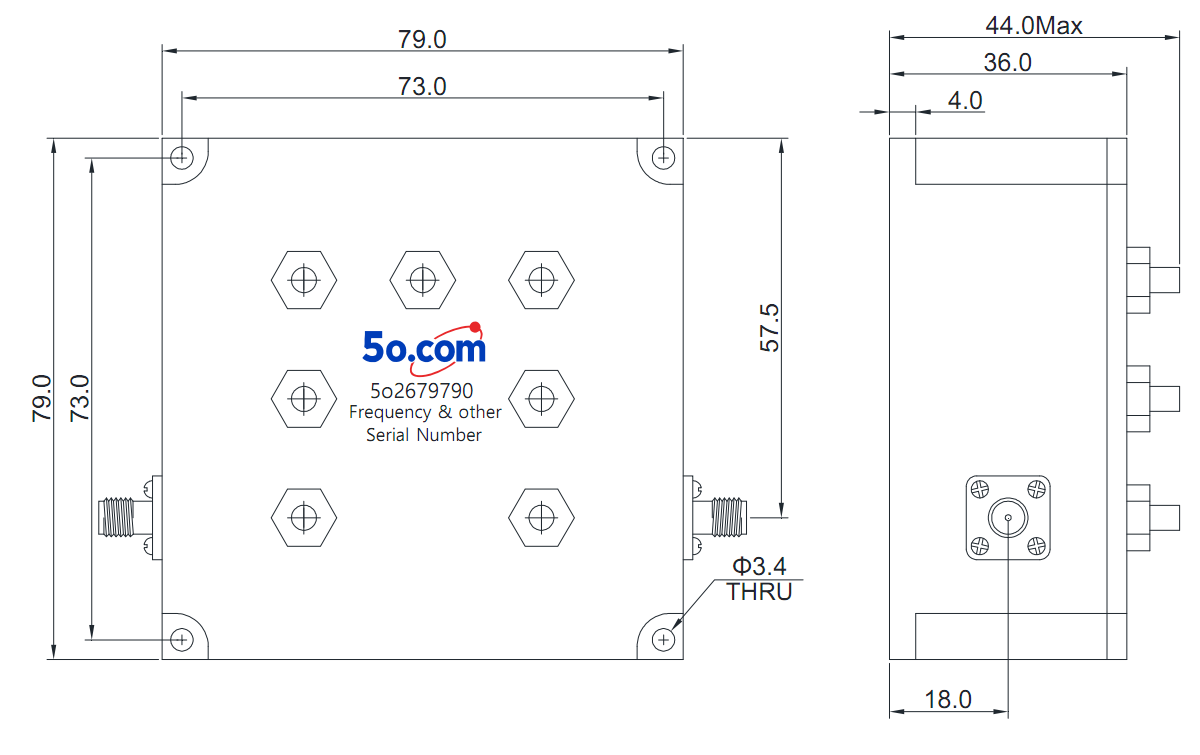

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
