带通滤波器 12.0-18.0GHz 5o2674180

3000 ~ 4000MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号

通带频率

(MHz)

插入损耗

Max(dB)

驻波比
Max

平坦度

Max(dB)

带外抑制

连接方式

5o26741801218SK

12.0 ~ 18.0

1.5

1.0

1.7

60dB @DC~11.0GHz

60dB @19.0~22.0GHz

SMA-K

5o26741801218SJTSK

12.0 ~ 18.0

1.5

1.0

1.7

60dB @DC~11.0GHz

60dB @19.0~22.0GHz

SM-J-K

基本规格

外形尺寸	74187mm	阻抗匹配	50Ω
功率	5W	工作温度	-30 ~ +70℃
外观颜色	黑色	存储温度	-55 ~ +125℃

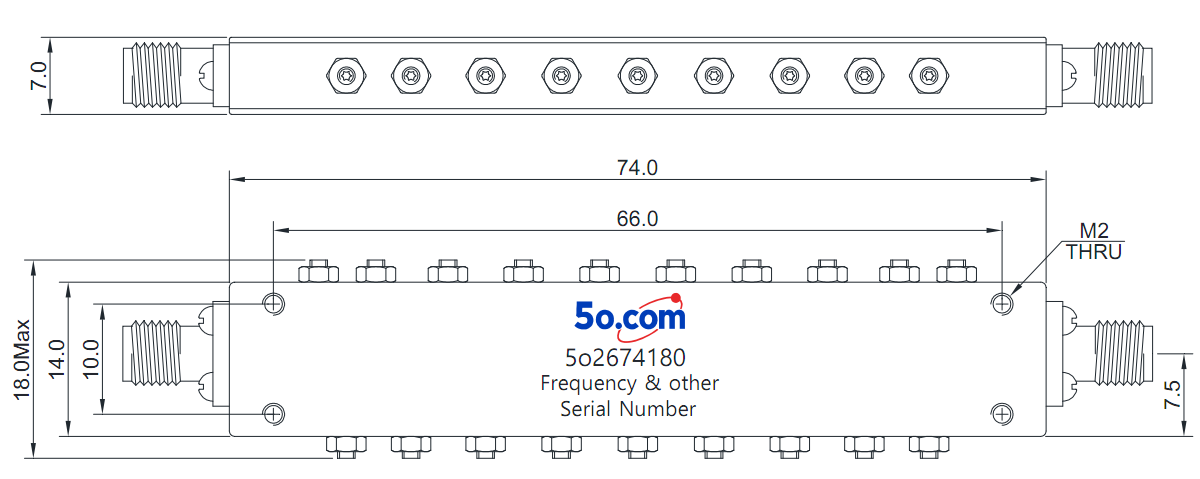

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
