带通滤波器 5700-5850MHz 5o2672501

5700 ~ 5850MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号

通带频率

(MHz)

插入损耗

Max(dB)

平坦度

Max(dB)

驻波比
Max

带外抑制

连接方式

5o267250157005850SK

5700 ~ 5850

0.5

0.4

1.3

30dB@DC~5500MHz

30dB@6000~10000MHz

SMA-K

5o267250157005850NK

5700 ~ 5850

0.5

0.4

1.3

30dB@DC~5500MHz

30dB@6000~10000MHz

N-K

基本规格

外形尺寸	725011mm	阻抗匹配	50Ω
功率	20W	工作温度	-40 ~ +70℃
外观颜色	黑色	存储温度	-55 ~ +125℃

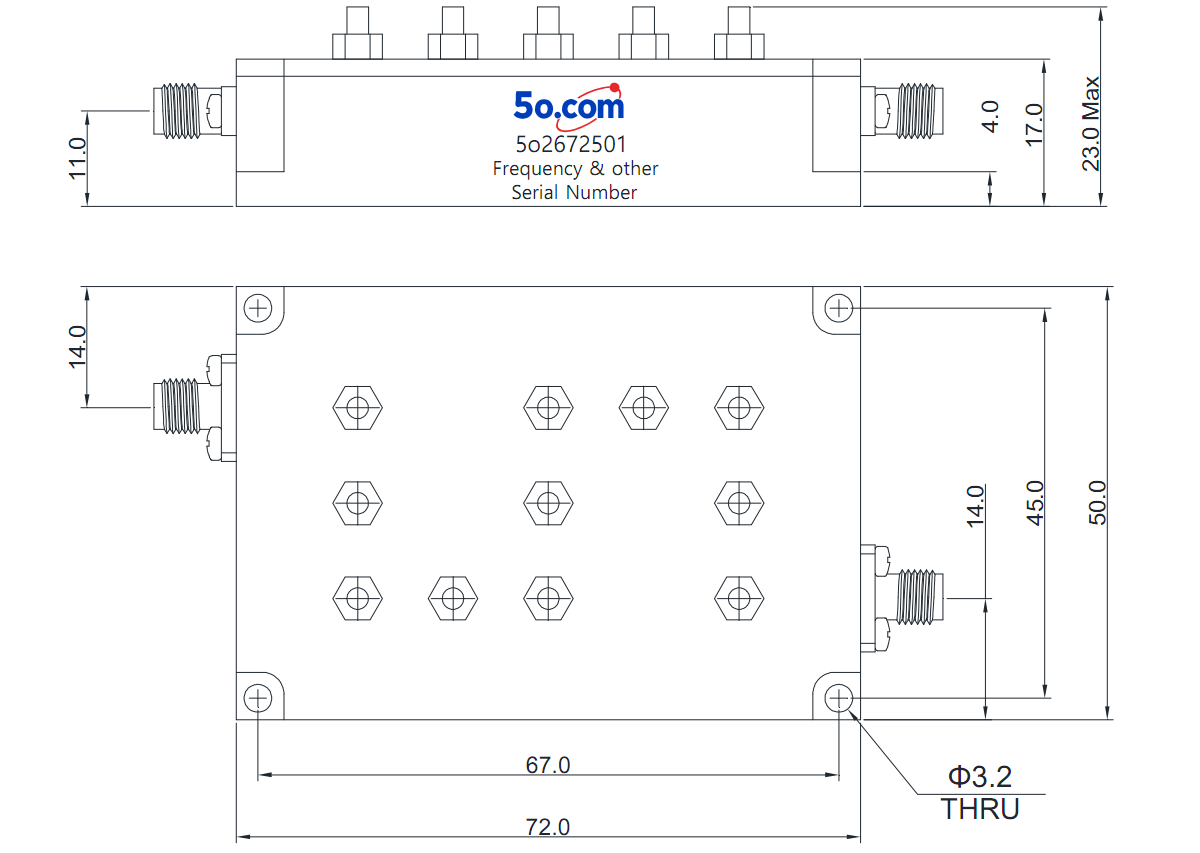

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
