带通滤波器 12.0-28.0GHz 5o2670160

12.0 ~ 28.0GHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (GHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2670160122127SK	12.2~12.7	1.0	0.25	1.22	90dB @DC~11.25GHz 90dB @13.65~18.0GHz	SMA-K
5o2670160166172SK	16.6~17.2	1.8	0.7	1.22	70dB @DC~16.1GHz 70dB @17.7~28.0GHz 50dB @16.1~16.3GHz 50dB @17.5~17.7GHz	SMA-K
5o26701602028KK	20.0~28.0	0.9	0.5	1.3	80dB @DC~18.3GHz 80dB @29.45~50.0GHz 50dB @29.0~29.45GHz 44dB @18.3~19.0GHz	2.92mm-K
5o267016020285KK	20.0~28.5	0.8	0.3	1.33	75dB @DC~18.0GHz 60dB @30.5~41.5GHz	2.92mm-K

基本规格

外形尺寸	701612mm	阻抗匹配	50Ω
功率	5W	工作温度	-30 ~ +70℃
外观颜色	黑色	存储温度	-55 ~ +125℃

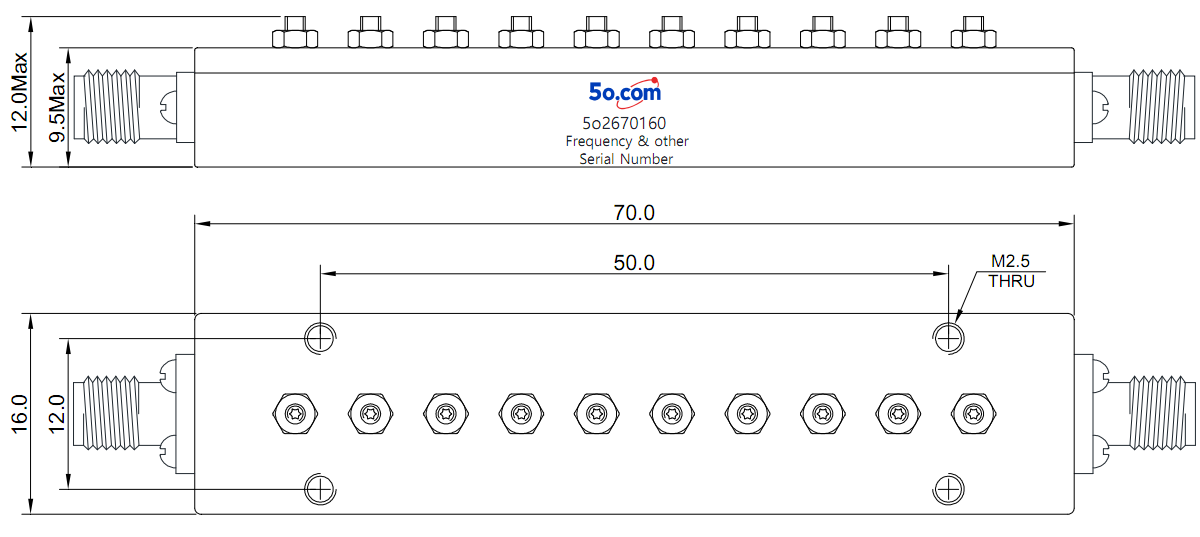

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
