带通滤波器 1300-1700MHz 5o2659590

1300 ~ 1700MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	驻波比 Max	带外抑制	连接方式
5o265959014341436NK	1434 ~ 1436	1.5	1.35	40dB@1461.975MHz	N-K
5o265959014609751462975NK	1460.975 ~ 1462.975	1.5	1.35	40dB@1435MHz	N-K
5o265959014851487NK	1485 ~ 1487	1.5	1.35	40dB@1512.975MHz	N-K
5o265959015129751513975NK	1512.975 ~ 1513.975	1.5	1.35	40dB@1486MHz	N-K
5o265959015501560SK	1550 ~ 1560	2	1.5	20dBc@1525MHz 20dBc@1585MHz	SMA-K

基本规格

外形尺寸	595936mm	阻抗匹配	50Ω
功率	10W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

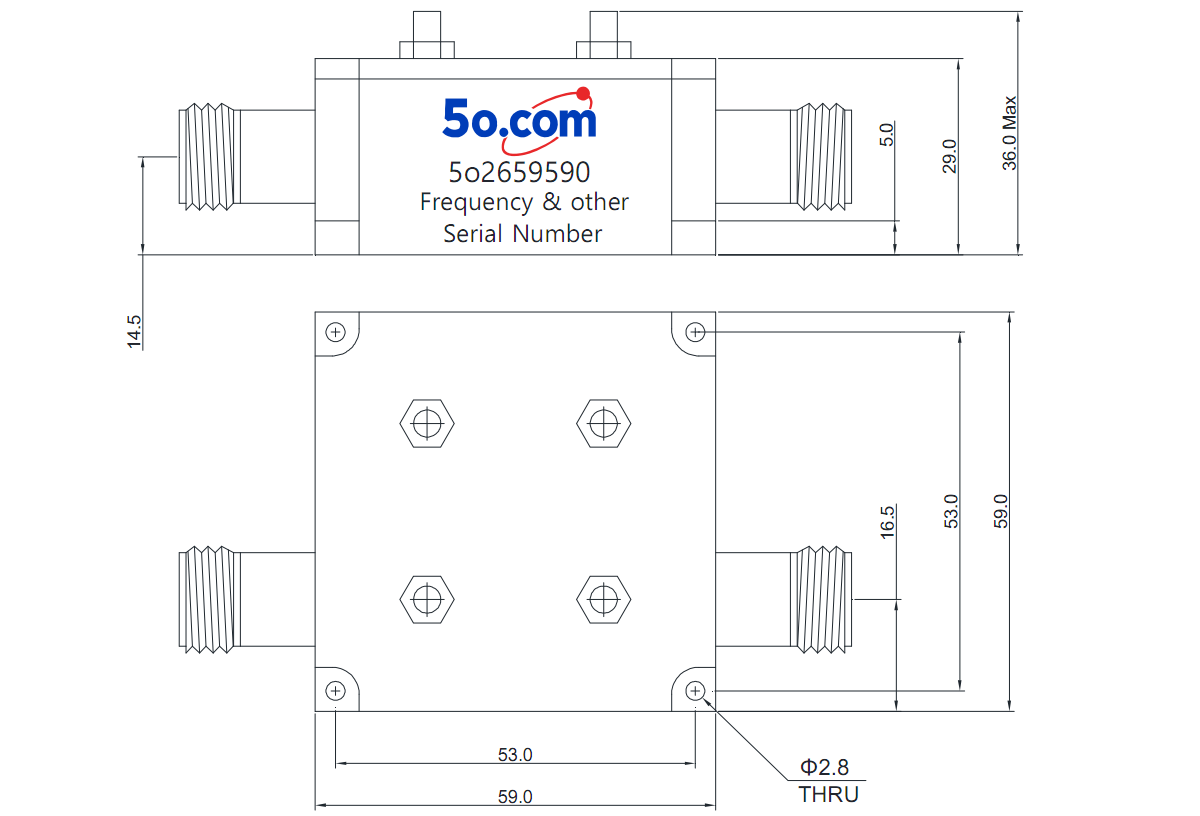

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
