带通滤波器 470-477MHz 5o263001700

470 ~ 477MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o263001700470477NK	470 ~ 477	2.5	2.0	1.3	80dB@DC~460MHz 80dB@480~1000MHz	N-K
5o263001700470477SK	470 ~ 477	2.5	2.0	1.3	80dB@DC~460MHz 80dB@480~1000MHz	SMA-K
5o263001700470477NMNK	470 ~ 477	2.5	2.0	1.3	80dB@DC~460MHz 80dB@480~1000MHz	N-J-K

基本规格

外形尺寸	30017076mm	阻抗匹配	50Ω
功率	100W	工作温度	-30 ~ +70℃
外观颜色	黑色	存储温度	-55 ~ +125℃

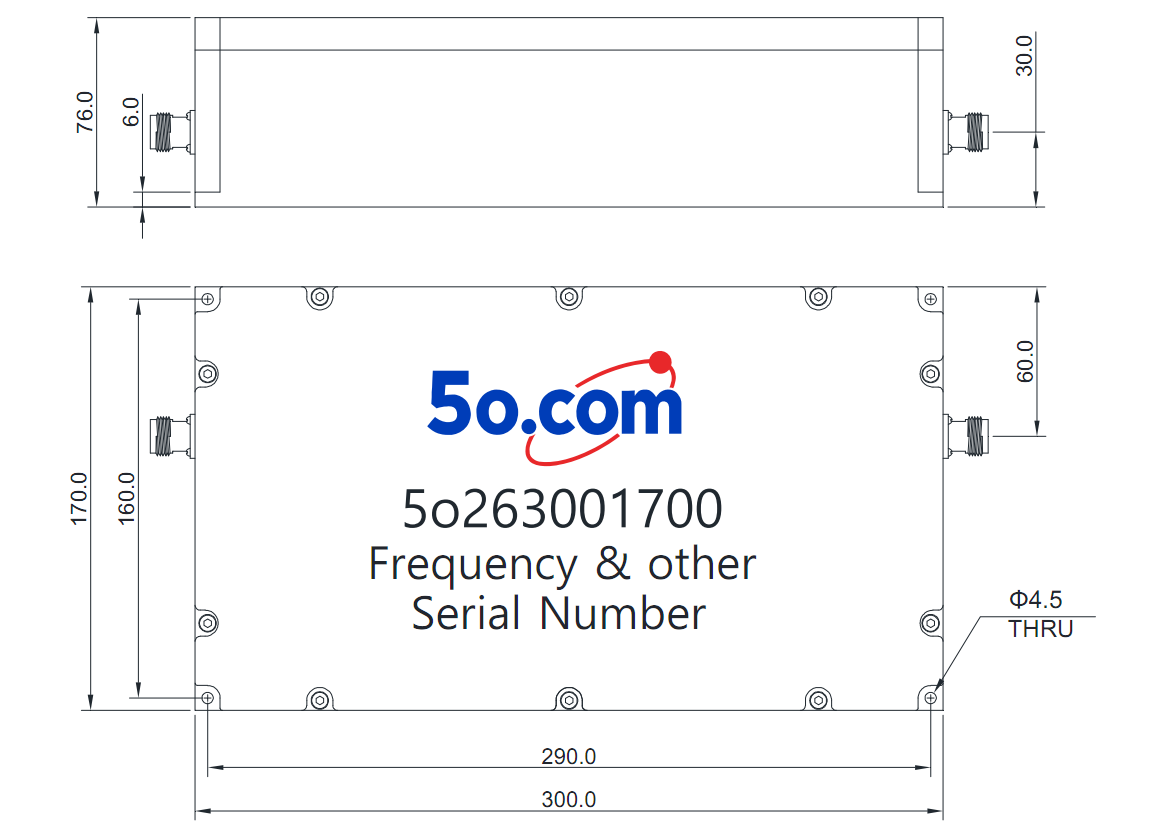

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
