带通滤波器 136-200MHz 5o262501660

136 ~ 200MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2625016601361385SK	136 ~ 138.5	2.0	1.3	60dB @88~108MHzc 40dB @ Fo ±6.5MHz	SMA-K
5o262501660138075138575NK	138.075~138.575	3.5 Ripple 1.5dB	1.3	60dB @88~108MHz 40dB @ Fo ±3.0MHz	N-K
5o2625016601431455NK	143 ~ 145.5	2.0	1.3	60dB @88~108MHz 40dB @ Fo ±6.5MHz	N-K
5o2625016601431455NK	143 ~ 145.5	2.0 Ripple 1.0dB	1.5	40dB @138MHz 40dB @160MHz	N-K
5o262501660150174NK	150 ~ 174	0.7	1.4	35dB @Fc ±40MHz	N-K
5o262501660153575154075NK	153.575~154.075	3.5 Ripple 1.5dB	1.3	60dB @88~108MHz 40dB @ Fo ±3.0MHz	N-K
5o2625016601565159NK	156.5 ~ 159	2.0	1.3	60dB @88~108MHz 40dB @ Fo ±6.5MHz	N-K
5o26250166015741251579125NK	157.4125~157.9125	3.5 Ripple 1.5dB	1.3	60dB @88~108MHz 40dB @ Fo ±3.0MHz	N-K
5o2625016601607516325NK	160.75 ~ 163.25	2.0	1.3	60dB @88~108MHz 40dB @ Fo ±6.5MHz	N-K
5o2625016601667516925NK	166.75 ~ 169.25	2.0	1.3	60dB @88~108MHz 40dB @ Fo ±6.5MHz	N-K
5o2625016601681705SK	168 ~ 170.5	2.0	1.3	60dB @88~108MHz 40dB @ Fo ±6.5MHz	SMA-K
5o2625016601845187NK	184.5 ~ 187	2.0	1.3	60dB @88~108MHz 40dB @ Fo ±6.5MHz	N-K
5o2625016601971995SK	197 ~ 199.5	2.0	1.3	60dB @88~108MHz 40dB @ Fo ±6.5MHz	SMA-K

基本规格

外形尺寸	25016654mm	阻抗匹配	50Ω
功率	100W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

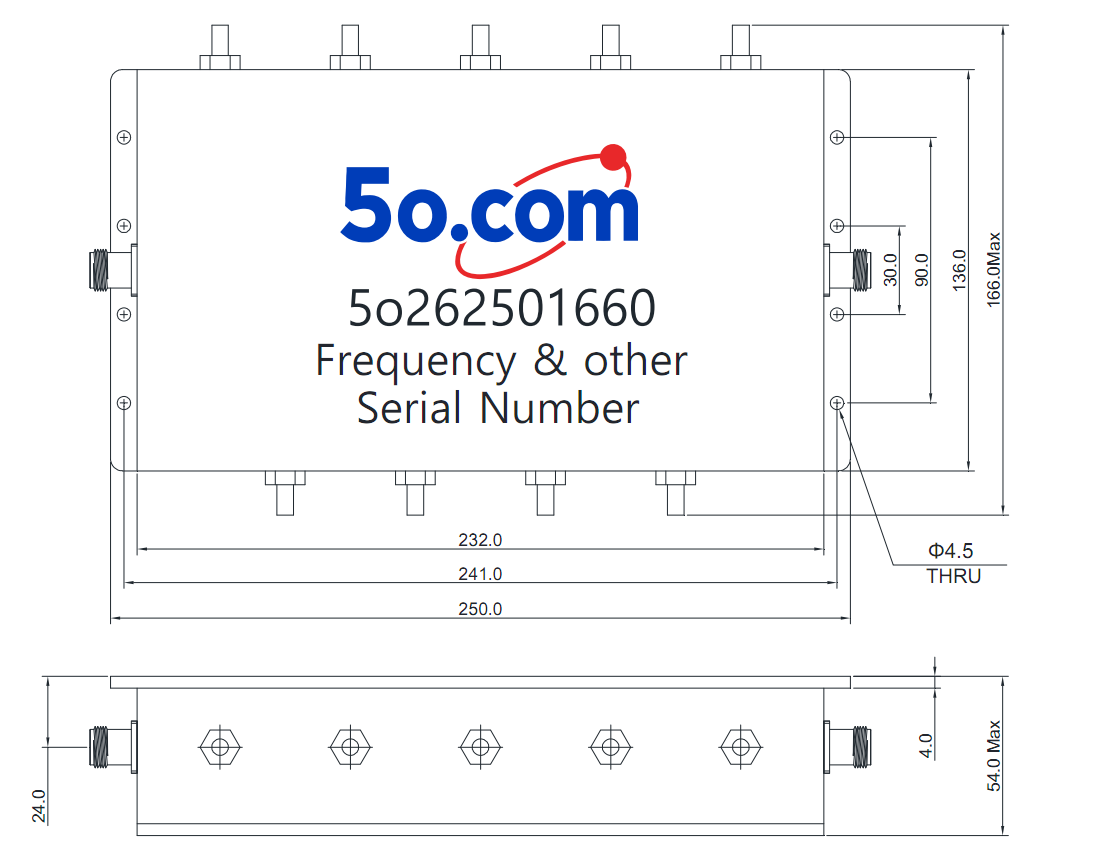

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
