带通滤波器 290-320MHz 5o262052050

290 ~ 320MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号

通带频率

(MHz)

插入损耗

Max(dB)

平坦度

Max(dB)

驻波比
Max

带外抑制

连接方式

5o262052050290320716K

290 ~ 320

1.0

0.5

1.25

105dB@230~270MHz
105dB@340~380MHz
70dB@DC~230MHz
70dB@380~1650MHz

7/16-K

5o262052050290320NK

290 ~ 320

1.0

0.5

1.25

105dB@230~270MHz
105dB@340~380MHz
70dB@DC~230MHz
70dB@380~1650MHz

N-K

基本规格

外形尺寸

205*205*80mm

阻抗匹配

50Ω

功率

Avg: 300W

Peak: 1500W

工作温度

-40 ~ +85℃

外观颜色

黑色

存储温度

-55 ~ +125℃

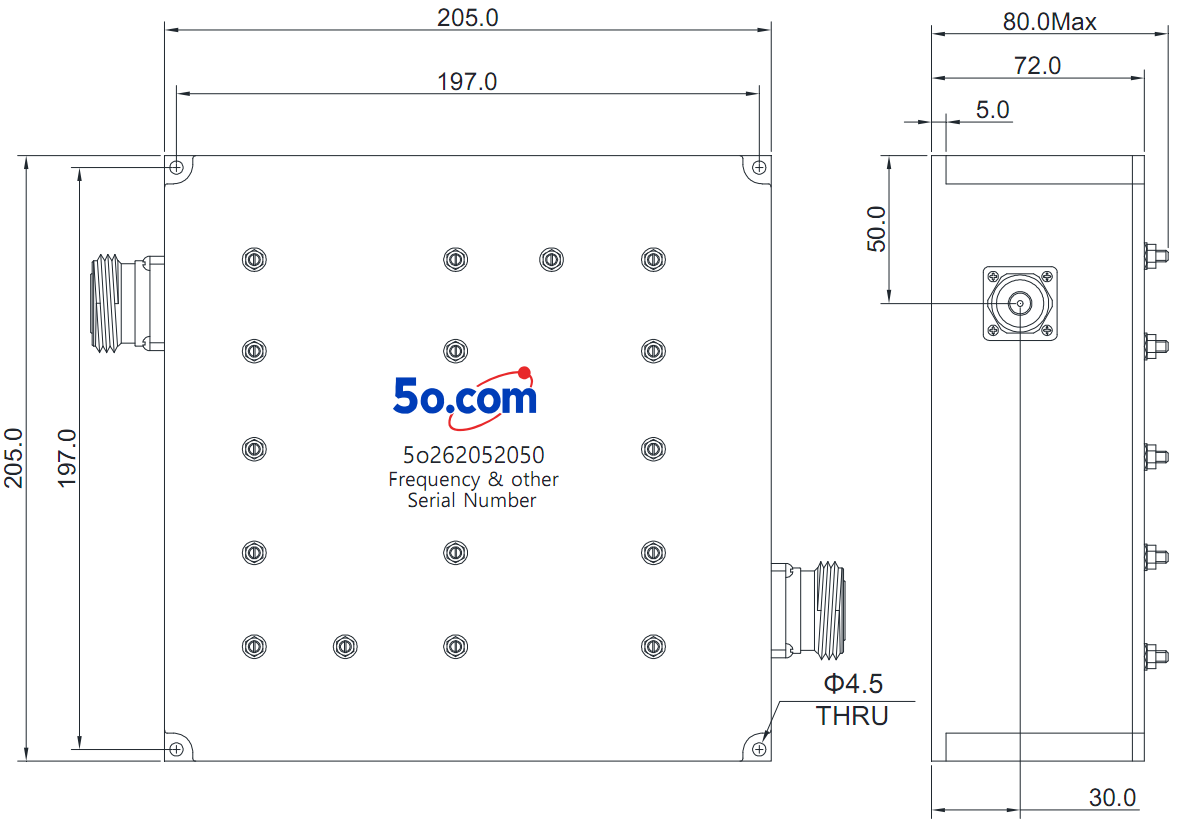

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
