带通滤波器 240-380MHz 5o261941260

240 ~ 380MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号

通带频率

(MHz)

插入损耗

Max(dB)

平坦度

Max(dB)

驻波比
Max

带外抑制

连接方式

5o261941260240380SK

240 ~ 380

2.0

1.5

1.38

80dB@170~200MHz
80dB@420~500MHz
50dB@200~220MHz
50dB@400~420MHz
45dB@DC~170MHz

SMA-K

5o261941260240380NK

240 ~ 380

2.0

1.5

1.38

80dB@170~200MHz
80dB@420~500MHz
50dB@200~220MHz
50dB@400~420MHz
45dB@DC~170MHz

N-K

基本规格

外形尺寸	19412625mm	阻抗匹配	50Ω
功率	100W	工作温度	-40 ~ +70℃
外观颜色	黑色	存储温度	-55 ~ +125℃

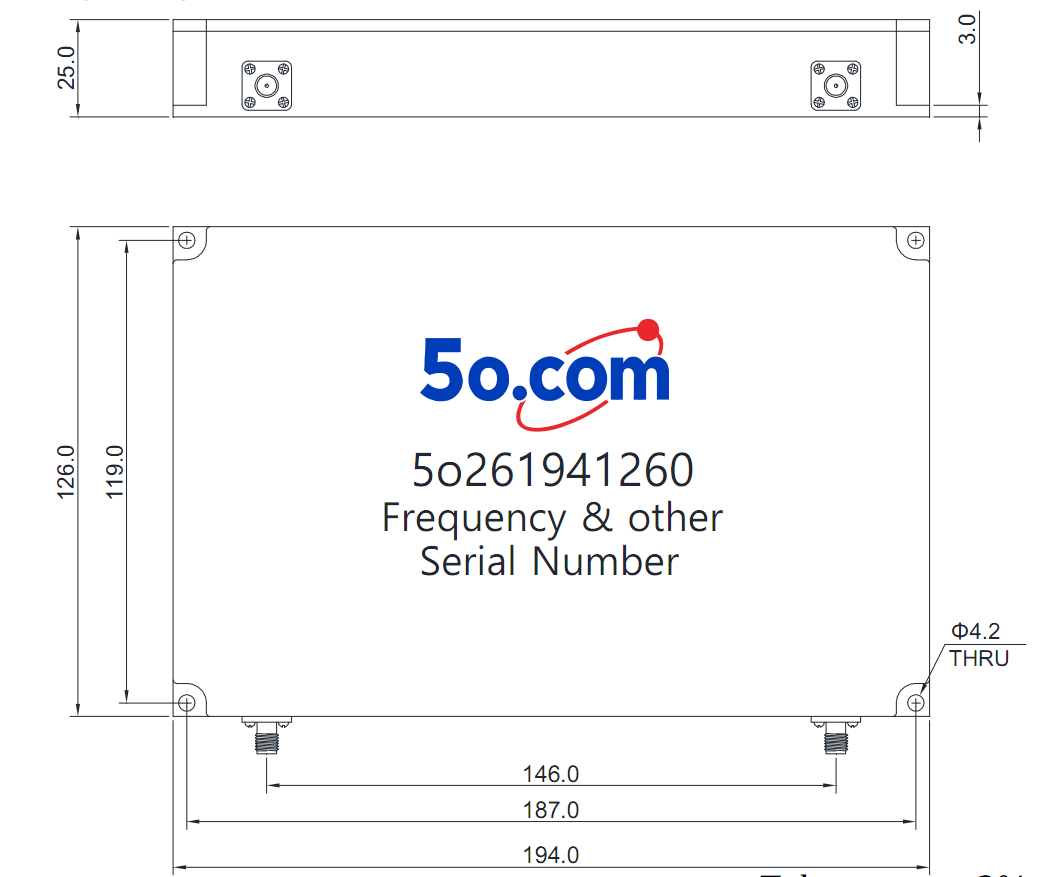

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
