5G带通滤波器 1.7-2.7GHz 5o26125650

1.7 ~ 2.7GHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (GHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2612565017101785SK	1710~1785	1.2	0.8	1.3	25dB @1805~1880MHz 50dB @1980~5000MHz 50dB @DC~1650MHz	SMA-K
5o2612565018051880NK	1805~1880	1.2	0.8	1.3	25dB @1710~1785MHz 25dB @1920~1980MHz 50dB @1980~5000MHz 50dB @DC~1710MHz	N-K
5o2612565019201980BK	1920~1980	1.2	0.8	1.3	25dB @2110~2170MHz 25dB @1805~1910MHz 55dB @2170~5000MHz 55dB @DC~1805MHz	BNC-K
5o2612565021102170NK	2110~2170	1.2	0.8	1.3	25dB @1920~1980MHz 55dB @2300~5000MHz 55dB @DC~1920MHz	N-K
5o2612565024962690NK	2496~2690	1.2	0.8	1.3	25dB @2400~2484MHz 50dB @DC~2400MHz 50dB @2800~6000MHz	N-K

基本规格

外形尺寸	1256538mm	阻抗匹配	50Ω
功率	20W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

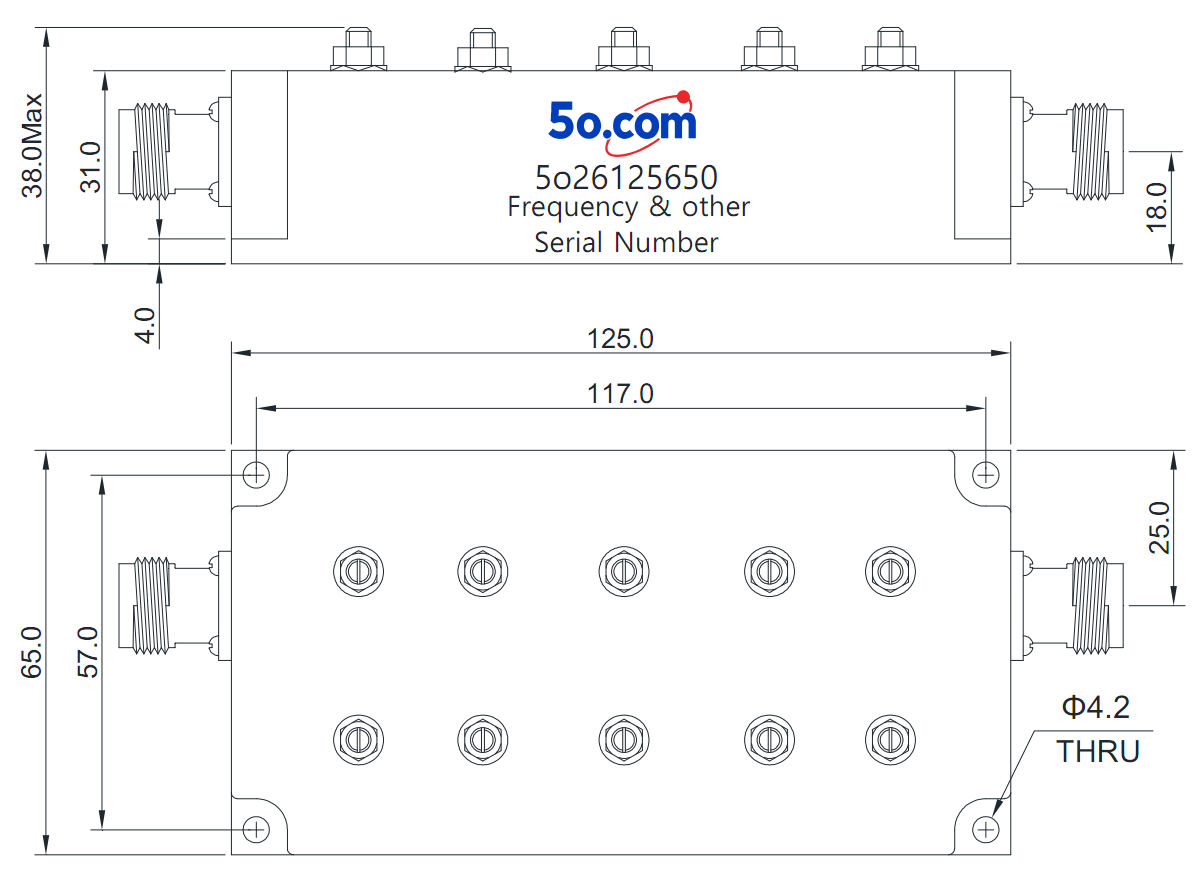

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
