带通滤波器 1920-1980MHz 5o26125550

1920 ~ 1980MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	回波损耗 Min(dB)	带外抑制	IMD3	连接方式
5o261255501920T1980NKNJ	1920~1980	1.2	1.0	18	60dB@DC~1900MHz 60dB@2000~3000MHz 50dB@3000~5500MHz	-150dBc@2x43dBm	N-K-J
5o261255501920T1980NK	1920~1980	1.2	1.0	18	60dB@DC~1900MHz 60dB@2000~3000MHz 50dB@3000~5500MHz	-150dBc@2x43dBm	N-K
5o261255501920T1980SK	1920~1980	1.2	1.0	18	60dB@DC~1900MHz 60dB@2000~3000MHz 50dB@3000~5500MHz	-130dBc@2x43dBm	SMA-K

基本规格

外形尺寸	1255539mm	阻抗匹配	50Ω
功率	100W	工作温度	-10 ~ +55℃
外观颜色	黑色	存储温度	-55 ~ +125℃

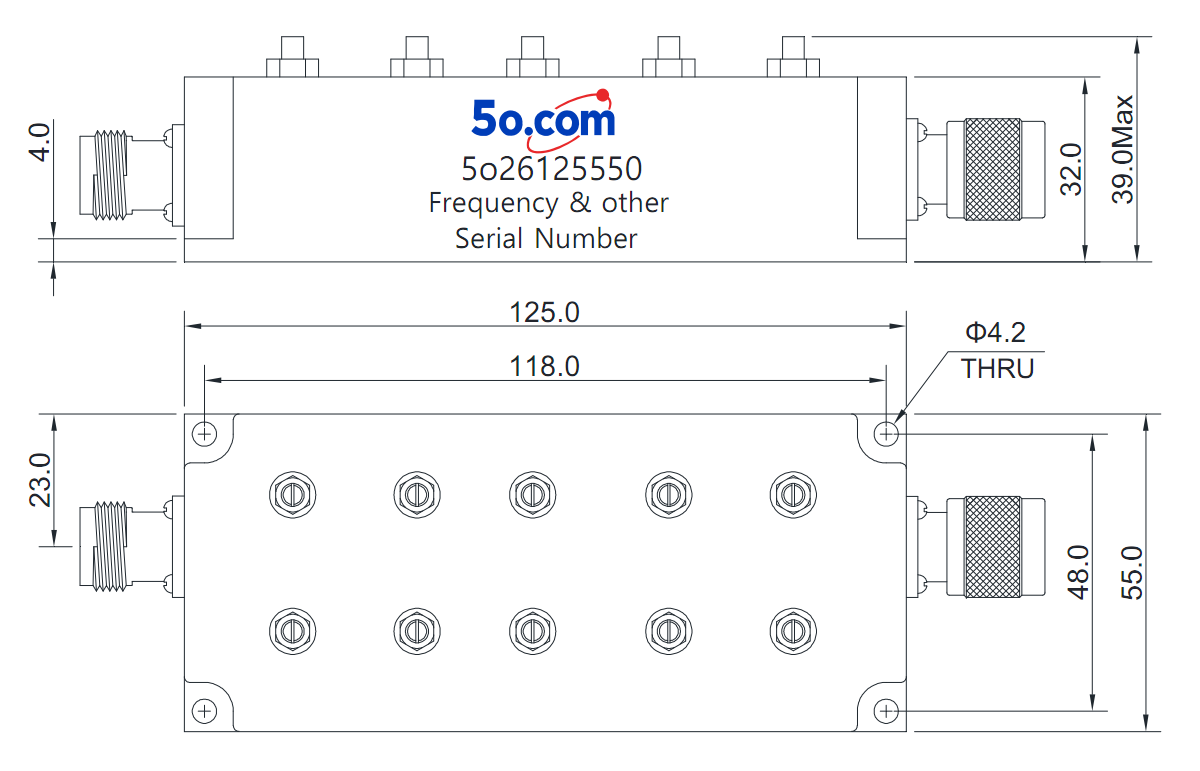

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
