5G带通滤波器3.0-5.0GHz 5o26125530

3.0 ~ 5.0GHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (GHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2612553034003600SK	3400~3600	1.2	0.8	1.3	50dB @DC~3300MHz 50dB @3700~6000MHz	SMA-K
5o2612553034003600BK	3400~3600	1.2	0.8	1.3	50dB @DC~3300MHz 50dB @3700~6000MHz	BNC-K
5o2612553033004200NK	3300~4200	1.2	0.8	1.3	50dB @DC~2800MHz 50dB @4800~8000MHz	N-K
5o2612553044005000SK	4400~5000	1.2	0.8	1.3	50dB @DC~4200MHz 50dB @5200~8000MHz	SMA-K

基本规格

外形尺寸	1255313mm	阻抗匹配	50Ω
功率	20W	工作温度	-40 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

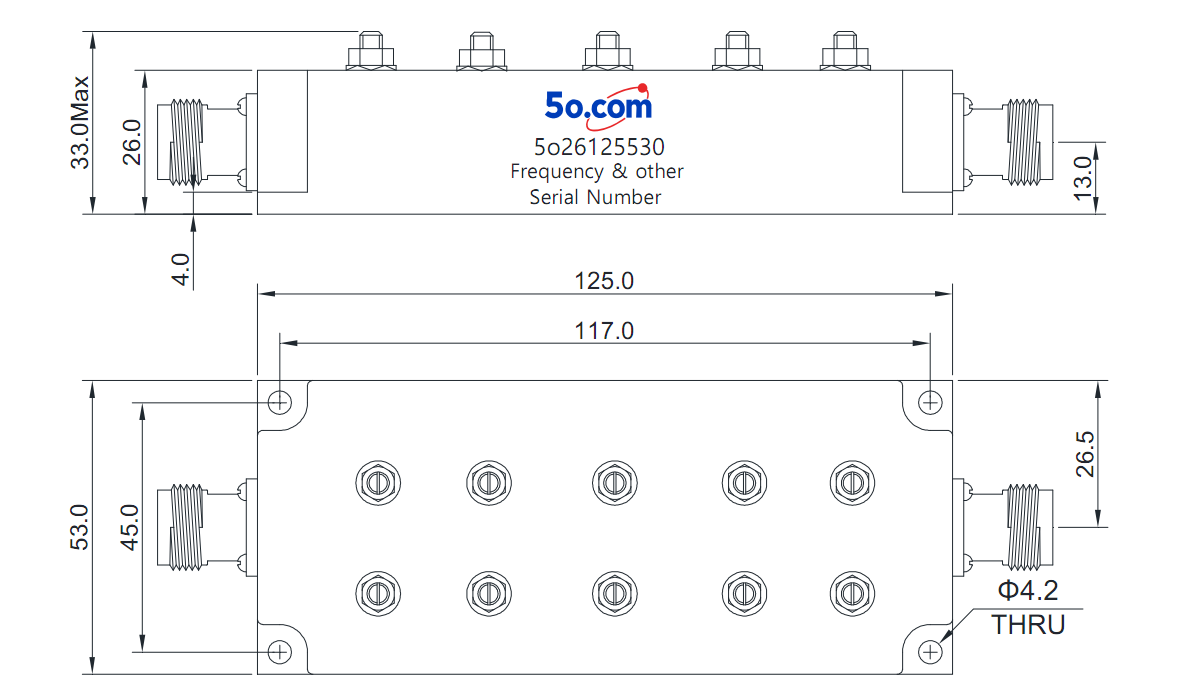

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
