带通滤波器 1400-2500MHz 5o26106736

1400 ~ 2500MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2610673614801530SK	1480 ~ 1530	0.75	0.5	1.3	50dB @DC~1440MHz 50dB @1570~2400MHz	SMA-K
5o2610673614801530NK	1480 ~ 1530	0.75	0.5	1.3	50dB @DC~1440MHz 50dB @1570~2400MHz	N-K
5o2610673622402300SK	2240 ~ 2300	0.75	0.5	1.3	50dB @DC~2200MHz 50dB @2340~4000MHz	SMA-K
5o2610673622402300NK	2240 ~ 2300	0.75	0.5	1.3	50dB @DC~2200MHz 50dB @2340~4000MHz	N-K

基本规格

外形尺寸	1067331mm	阻抗匹配	50Ω
功率	10W	工作温度	-40 ~ +70℃
外观颜色	黑色	存储温度	-55 ~ +125℃

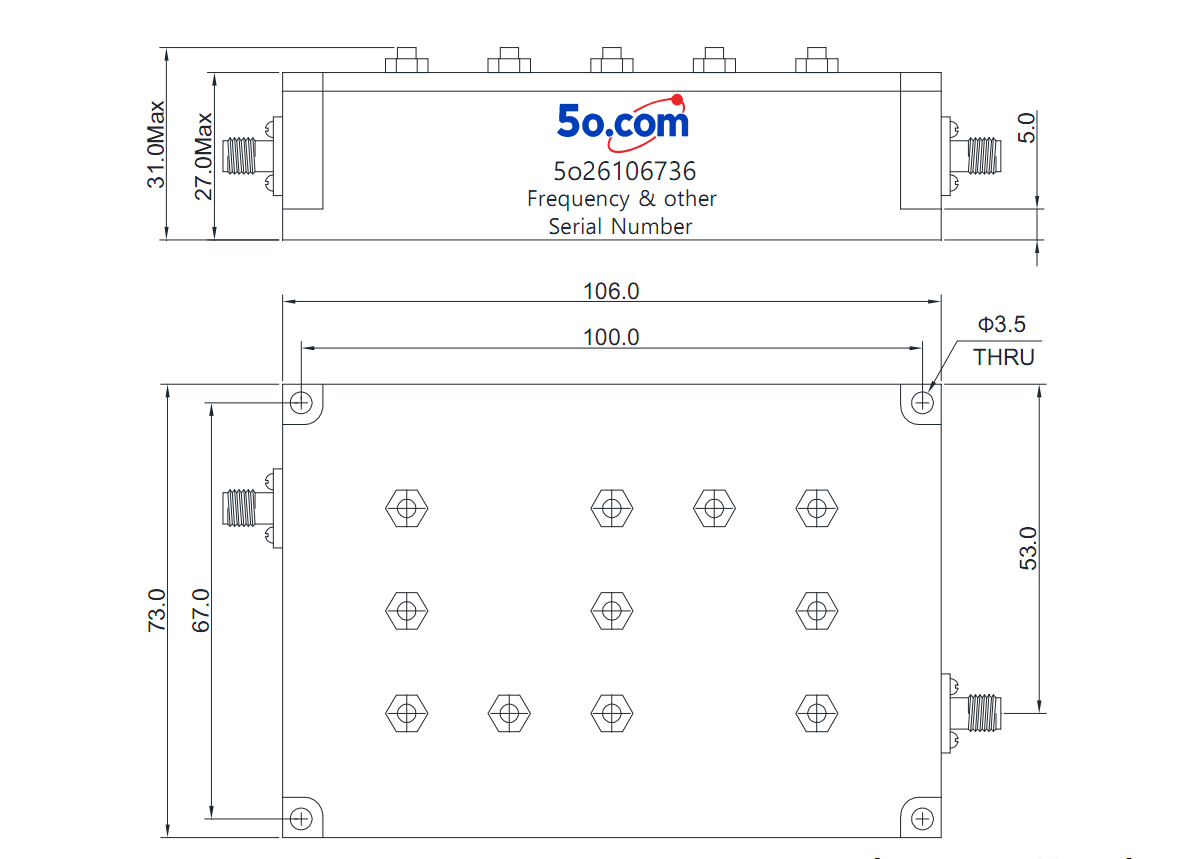

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
