带通滤波器 1350-1785MHz 5o26100600

1350 ~ 1785MHz 带通滤波器

应用领域

▶无线通信系统。

▶音频处理、图像与数据采集。

▶可按客户要求定制设计，提供产品质保服务。

▶生物医学信号处理。

▶雷达与传感设备。

射频特性

型号	通带频率 (MHz)	插入损耗 Max(dB)	平坦度 Max(dB)	驻波比 Max	带外抑制	连接方式
5o2610060013501518SK	1350 ~ 1518	0.8	0.5	1.4	60dB @1625 ~ 1785MHz 60dB @2700 ~ 4554MHz	SMA-K
5o2610060016251785SK	1625 ~ 1785	0.8	0.5	1.4	60dB @1350 ~ 1518MHz 60dB @3250 ~ 5355MHz	SMA-K
5o2610060013501518NK	1350 ~ 1518	0.8	0.5	1.4	60dB @1625 ~ 1785MHz 60dB @2700 ~ 4554MHz	N-K
5o2610060016251785SK	1625 ~ 1785	0.8	0.5	1.4	60dB @1350 ~ 1518MHz 60dB @3250 ~ 5355MHz	SMA-K

基本规格

外形尺寸	1006038mm	阻抗匹配	50Ω
功率	SMA: 50W	工作温度	55 ~ +85℃
功率	N: 100W	工作温度	55 ~ +85℃
外观颜色	黑色	存储温度	-55 ~ +125℃

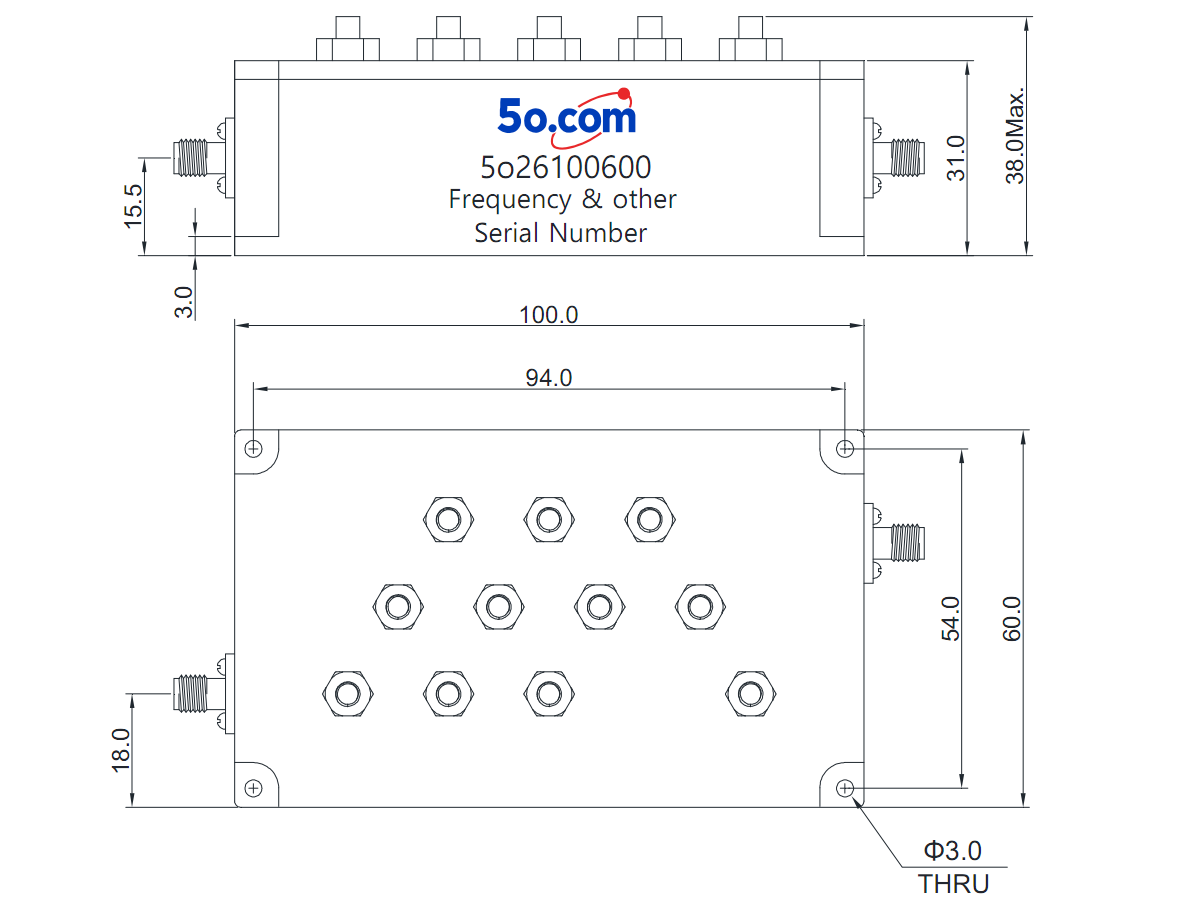

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)
