    14.0 ~ 18.0GHz双节微带环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
       (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    1-2

    2-3

    3-1

    3-2

    2-1

    1-3

    5o258721415

    14.0 ~ 15.0

    20

    20

    30

    20

    1.25

    0.45

    0.85

    Microstrip

    5o258721418

    14.0 ~ 18.0

    16

    17

    28

    17

    1.35

    0.65

    1.1

    Microstrip

    5o258721517

    15.0 ~ 17.0

    20

    20

    30

    20

    1.25

    0.5

    0.9

    Microstrip

    5o258721518

    15.0 ~ 18.0

    18

    18

    30

    18

    1.3

    0.6

    1.0

    Microstrip

    5o25872155165

    15.5 ~ 16.5

    20

    20

    30

    20

    1.25

    0.45

    0.85

    Microstrip

    5o258721618

    16.0 ~ 18.0

    20

    20

    30

    20

    1.25

    0.5

    0.9

    Microstrip

    5o25872165175

    16.5 ~ 17.5

    20

    20

    30

    20

    1.25

    0.45

    0.85

    Microstrip

    基本规格

    外形尺寸

    8*7*4mm

    阻抗匹配

    50Ω

    通过功率

    10W

    工作温度

    -55 ~ +85℃

    反射功率

    3W

    存储温度

    -55 ~ +125℃

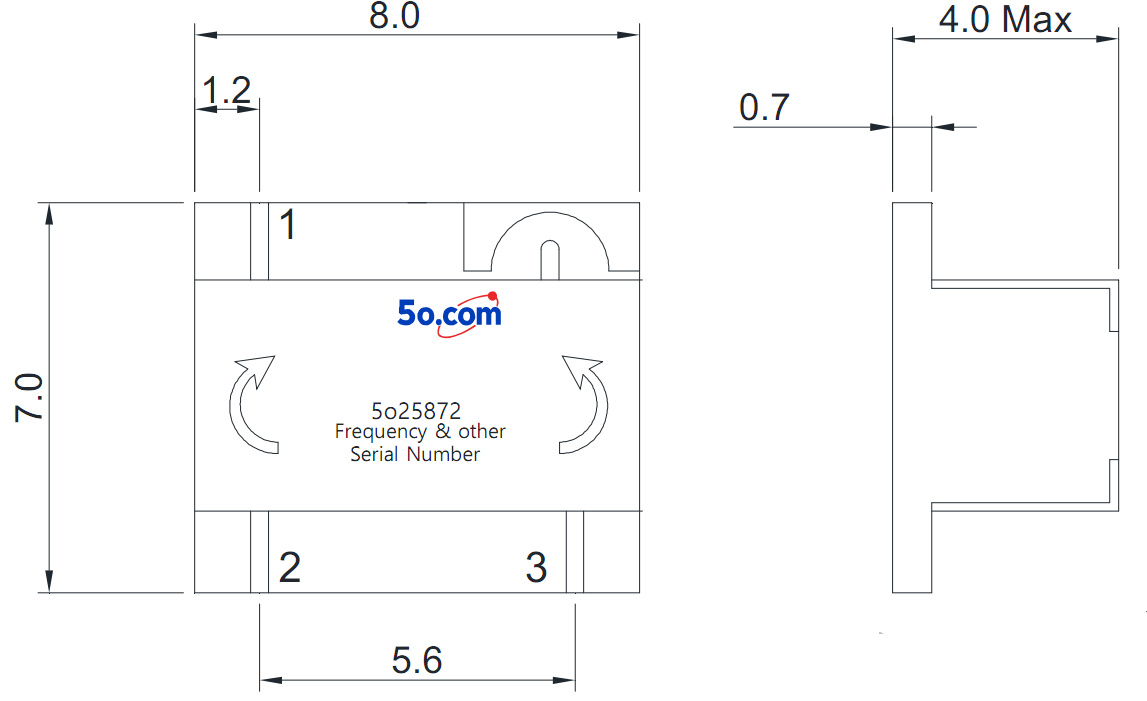

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 微带隔离器/环形器采用金丝键合方式安装。

    ◆ 产品安装及使用过程中，周边需避开强磁场；强磁场会改变偏置磁场，进而影响产品电气性能。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
