Coaxial Attenuator 500W DC-3GHz 5o2050003N

DC-3GHz 500W 同轴衰减器

应用领域

▶无线通信系统。

▶雷达与卫星系统。

▶测试测量设备。

▶军工、航天及商用领域。

射频特性

型号	频率范围	功率	衰减值	衰减精度	驻波比 Max	连接方式
5o2050003N10	DC-3GHz	500W	10 dB	±1.0 dB	1.2	N-J-K
5o2050003N20			20 dB	±1.0 dB	1.2
5o2050003N30			30 dB	±1.2 dB	1.2
5o2050003N40			40 dB	±1.2 dB	1.2
5o2050003N50			50 dB	±1.2 dB	1.2
5o2050003N60			60 dB	±1.5 dB	1.2
5o2050003D10			10 dB	±1.0 dB	1.2	7/16-J-K
5o2050003D20			20 dB	±1.0 dB	1.2
5o2050003D30			30 dB	±1.2 dB	1.2
5o2050003D40			40 dB	±1.2 dB	1.2
5o2050003D50			50 dB	±1.2 dB	1.2
5o2050003D60			60 dB	±1.5 dB	1.2

基本规格

阻抗匹配	50Ω	连接方式	N(J/K), 7/16(J/K)
连续功率	500W	存储温度	-55~+125℃

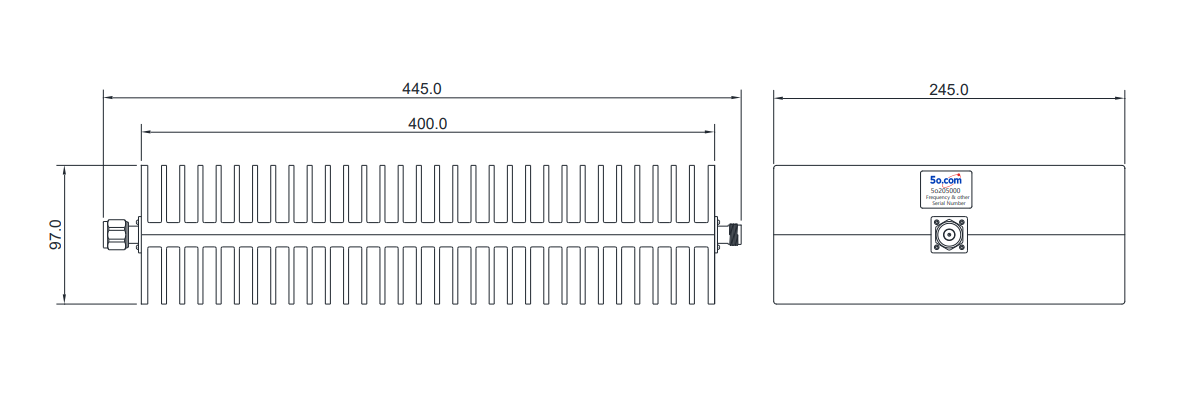

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

功率降额图

Power Derating Diagram.png

注意事项

◆ 同轴衰减器阻抗匹配为50Ω。

◆ 必要时可采用风冷方式辅助散热。

◆ 功率50W以上产品，使用时需注意安装方向，严禁反向接入。

◆ 可根据客户需求定制设计。

◆ 提供产品质保服务。
