    8.0 ~ 18.0GHz微带环形器

    应用领域


    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业



    射频特性

    型号

    频率范围
    (GHz)

    隔离度
    Min (dB)

    驻波比
    Max

    插入损耗
    Max (dB)

    连接方式

    5o1566089

    8.0 ~ 9.0

    18

    1.25

    0.5

    Microstrip

    5o15660812

    8.0 ~ 12.0

    15

    1.4

    0.6

    Microstrip

    5o15660814

    8.0 ~ 14.0

    12

    1.5

    0.9

    Microstrip

    5o15660910

    9.0 ~ 10.0

    20

    1.25

    0.5

    Microstrip

    5o15660911

    9.0 ~ 11.0

    18

    1.3

    0.5

    Microstrip

    5o15660105115

    10.5 ~ 11.5

    20

    1.25

    0.5

    Microstrip

    5o15660115125

    11.5 ~ 12.5

    20

    1.25

    0.5

    Microstrip

    5o156601213

    12.0 ~ 13.0

    20

    1.25

    0.5

    Microstrip

    5o15660125148

    12.5 ~ 14.8

    20

    1.3

    0.55

    Microstrip

    5o156601314

    13.0 ~ 14.0

    20

    1.25

    0.5

    Microstrip

    5o15660135145

    13.5 ~ 14.5

    20

    1.25

    0.5

    Microstrip

    5o156601416

    14.0 ~ 16.0

    18

    1.3

    0.5

    Microstrip

    5o15660145155

    14.5 ~ 15.5

    20

    1.25

    0.5

    Microstrip

    5o156601518

    15.0 ~ 18.0

    18

    1.35

    0.6

    Microstrip

    5o15660155165

    15.5 ~ 16.5

    20

    1.25

    0.5

    Microstrip

    5o15660165175

    16.5 ~ 17.5

    20

    1.25

    0.5

    Microstrip

    基本规格

    外形尺寸

    6*6*2.5mm

    通过功率

    15W

    反射功率

    15W

    工作温度

    -55 ~ +85℃

    存储温度

    -55℃ ~ +125℃

    阻抗匹配

    50Ω

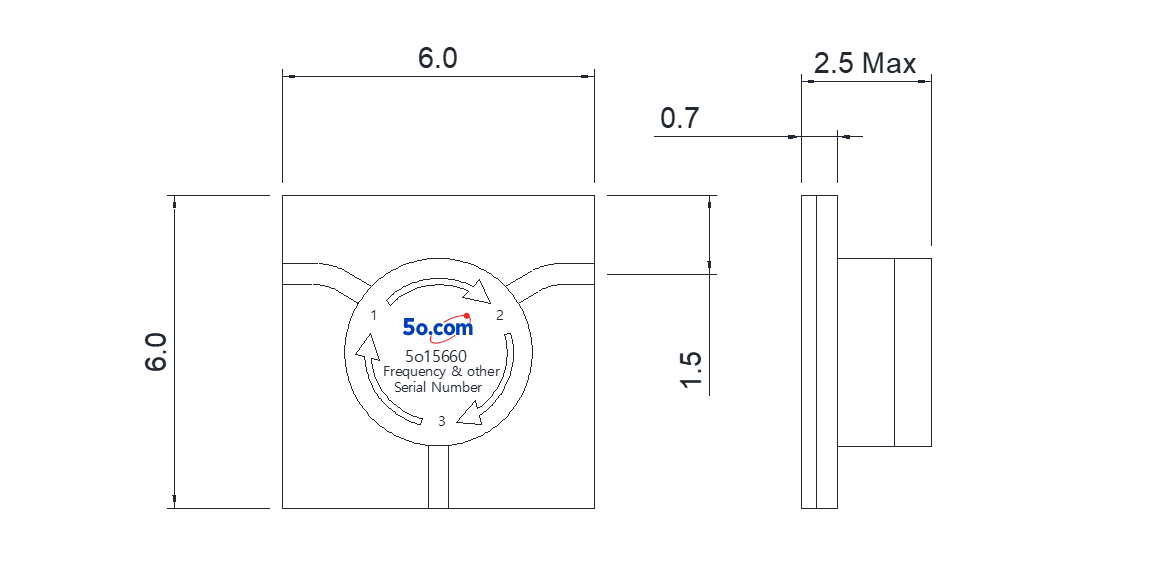

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 微带隔离器/环形器采用金丝键合方式安装。

    ◆ 产品安装及使用过程中，周边需避开强磁场；强磁场会改变偏置磁场，进而影响产品电气性能。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
