    14.0 ~ 20.0GHz微带环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
      (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    5o155511516

    15 ~ 16

    20

    1.25

    0.5

    Microstrip

    5o155511517

    15 ~ 17

    20

    1.25

    0.5

    Microstrip

    5o155511518

    15 ~ 18

    17

    1.35

    0.6

    Microstrip

    5o155511617

    16 ~ 17

    20

    1.25

    0.5

    Microstrip

    5o155511719

    17 ~ 19

    17

    1.35

    0.6

    Microstrip

    5o15551177197

    17.7 ~ 19.7

    18

    1.3

    0.6

    Microstrip

    5o155511820

    18 ~ 20

    18

    1.3

    0.6

    Microstrip

    5o15551196212

    19.6 ~ 21.2

    18

    1.3

    0.6

    Microstrip

    5o155512123

    21 ~ 23

    18

    1.3

    0.6

    Microstrip


    基本规格

    外形尺寸

    5*5*3.5mm

    阻抗匹配

    50Ω

    通过功率

    10W

    工作温度

    -55 ~ +85℃

    反射功率

    10W

    存储温度

    -55 ~ +125℃

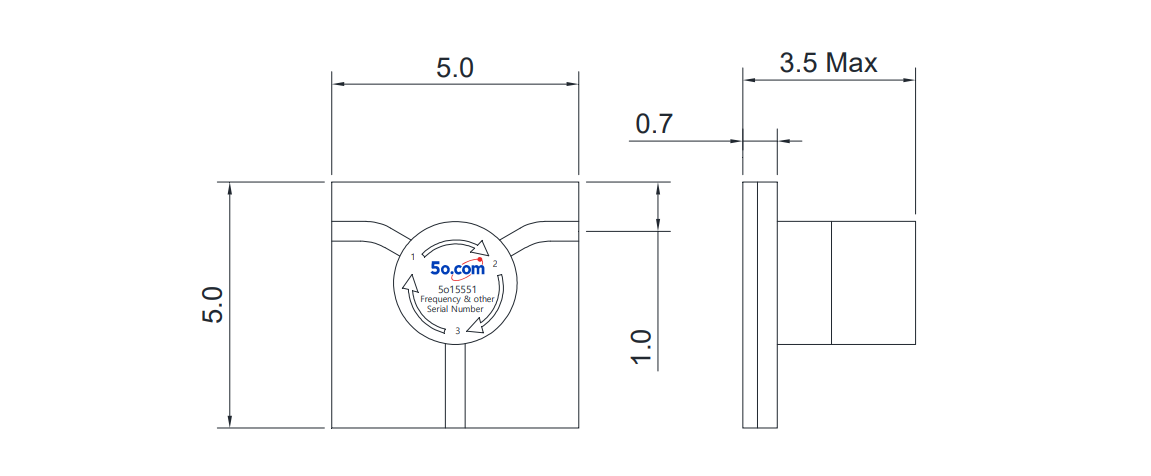

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 微带隔离器/环形器采用金丝键合方式安装。

    ◆ 产品安装及使用过程中，周边需避开强磁场；强磁场会改变偏置磁场，进而影响产品电气性能。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
