    2.7 ~ 4.9GHz微带环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围
      (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    5o15141402731

    2.7 ~ 3.1

    20

    1.2

    0.5

    Microstrip

    5o15141402735

    2.7 ~ 3.5

    18

    1.3

    0.6

    Microstrip

    5o1514140334

    3.0 ~ 3.4

    20

    1.2

    0.4

    Microstrip

    5o1514140345

    3.0 ~ 4.5

    16

    1.35

    0.8

    Microstrip

    5o1514140314

    3.1 ~ 4.0

    18

    1.3

    0.6

    Microstrip

    5o15141403242

    3.2 ~ 4.2

    16

    1.35

    0.7

    Microstrip

    5o15141403236

    3.2 ~ 3.6

    20

    1.2

    0.4

    Microstrip

    5o15141403349

    3.3 ~ 4.9

    15

    1.45

    0.8

    Microstrip

    5o15141403437

    3.4 ~ 3.7

    20

    1.2

    0.4

    Microstrip

    5o1514140374

    3.7 ~ 4.0

    20

    1.2

    0.4

    Microstrip

    基本规格

    外形尺寸

    14*14*5.5mm

    阻抗匹配

    50Ω

    通过功率

    15W

    工作温度

    -55 ~ +85℃

    反射功率

    15W

    存储温度

    -55 ~ +125℃

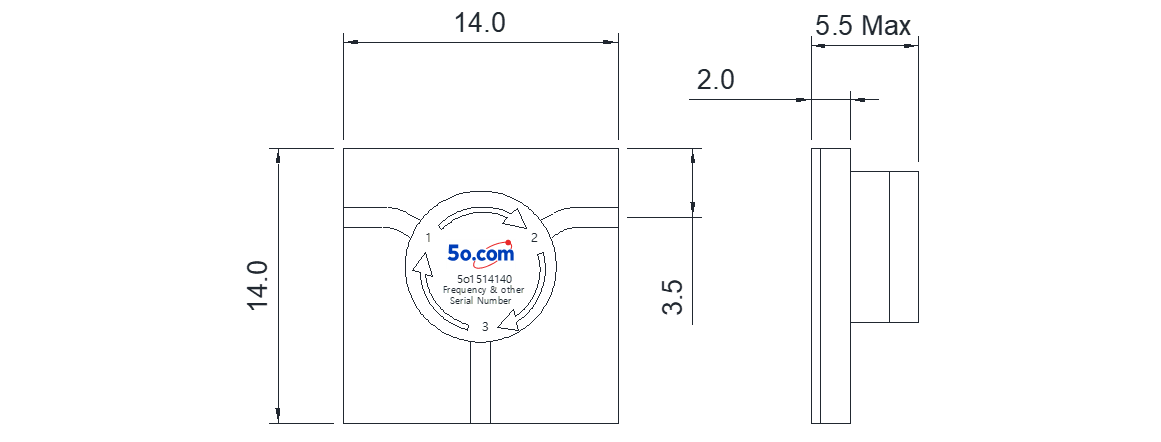

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 微带隔离器/环形器采用金丝键合方式安装。

    ◆ 产品安装及使用过程中，周边需避开强磁场；强磁场会改变偏置磁场，进而影响产品电气性能。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
