    2.4 ~ 6.0GHz表贴环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。




    射频特性

    型号

    频率范围

    (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max (dB)

    连接方式

    5o14702496269

    2.496   ~ 2.69

    20

    1.22

    0.35

    SMT

    5o14703336

    3.3   ~ 3.6

    20

    1.22

    0.35

    SMT

    5o14703338

    3.4   ~ 3.6

    20

    1.22

    0.35

    SMT

    3.3   ~ 3.8

    16

    1.4

    0.5

    5o1470485

    4.8   ~ 5.0

    20

    1.22

    0.35

    SMT

    5o1470555

    5.0   ~ 5.5

    20

    1.22

    0.35

    SMT

    5o1470556

    5.5   ~ 6.0

    20

    1.22

    0.35

    SMT

    基本规格

    外形尺寸

    Φ7*6mm

    阻抗匹配

    50Ω

    通过功率

    15W

    工作温度

    -40 ~ +105℃

    反射功率

    15W

    存储温度

    -55 ~+125℃

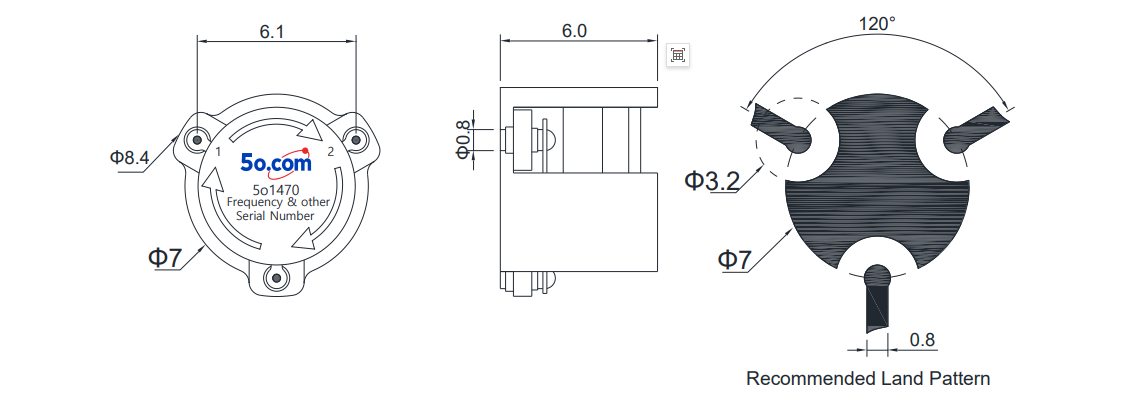

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 表贴隔离器/环行器采用回流焊工艺时，最高温度不得超过260℃。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
