Surface Mount Circulator 200 to 1875MHz 5o14360

200 ~ 1875MHz 表贴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	型号
5o14360220240	220 ~ 240	18	1.3	0.65	SMT	-20 ~ +65
5o14360240260	240 ~ 260	18	1.3	0.5	SMT	-20 ~ +65
5o14360260280	260 ~ 280	20	1.25	0.5	SMT	-20 ~ +65
5o14360309339	309 ~ 339	20	1.25	0.4	SMT	-20 ~ +65
5o14360350370	350 ~ 370	21	1.2	0.35	SMT	-20 ~ +65
5o14360380460	380 ~ 460	18	1.3	0.5	SMT	-20 ~ +65
5o14360390410	390 ~ 410	23	1.2	0.3	SMT	-30 ~ +70
5o14360400470	400 ~ 470	20	1.25	0.4	SMT	-30 ~ +70
5o14360413419	413 ~ 419	30	1.15	0.3	SMT	-30 ~ +70
5o14360419425	419 ~ 425	30	1.15	0.3	SMT	-30 ~ +70
5o14360440470	440 ~ 470	23	1.2	0.3	SMT	-30 ~ +70
5o14360450520	450 ~ 520	20	1.25	0.4	SMT	-20 ~ +65
5o14360600800	600 ~ 800	19	1.25	0.5	SMT	-20 ~ +65
5o14360700900	700 ~ 900	20	1.25	0.4	SMT	-30 ~ +70
5o143607001000	700 ~ 1000	16	1.4	0.6	SMT	-20 ~ +65
5o14360770860	770 ~ 860	23	1.2	0.3	SMT	-30 ~ +70
5o14360860872	860 ~ 872	30	1.15	0.25	SMT	-20 ~ +65
5o14360900930	900 ~ 930	30	1.15	0.2	SMT	-40 ~ +85
5o1436010001300	1000 ~ 1300	20	1.25	0.4	SMT	-30 ~ +70
5o1436011001700	1100 ~ 1700	15	1.45	0.5	SMT	-30 ~ +70
5o1436012961298	1296 ~ 1298	30	1.15	0.2	SMT	-30 ~ +70

基本规格

外形尺寸	Φ36*11mm	阻抗匹配	50Ω
通过功率	200W	工作温度	-40 ~ +85℃
反射功率	200W	存储温度	-55 ~+125℃

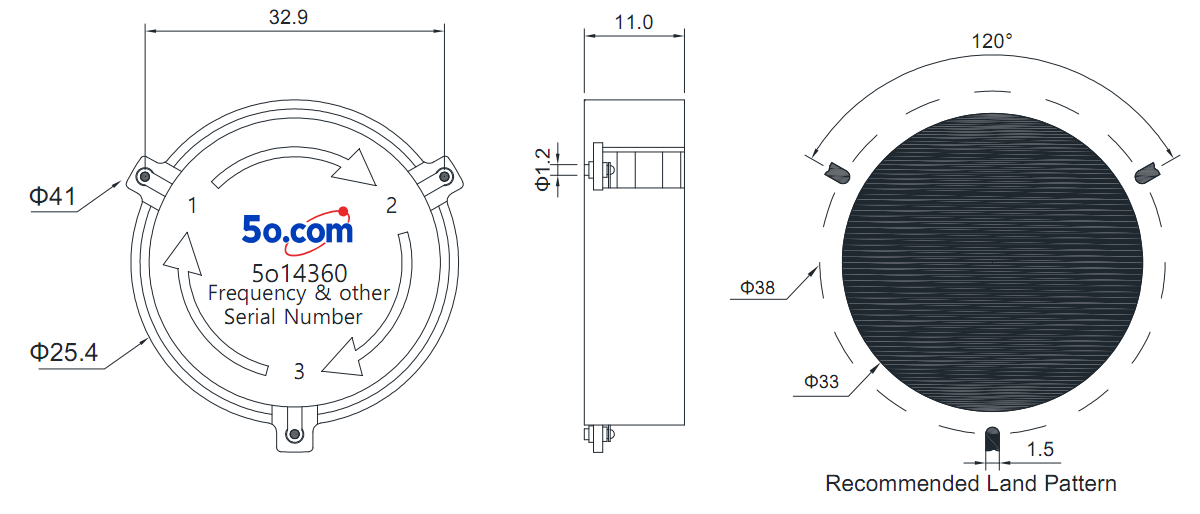

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 表贴隔离器/环行器采用回流焊工艺时，最高温度不得超过260℃。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
