Surface Mount Circulator 400 to 4200MHz 5o14200

400 ~ 4200MHz 表贴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	型号
5o14200220240	220 ~ 240	18	1.3	0.65	SMT	-20 ~ +65
5o14200400420	400 ~ 420	16	1.4	0.7	SMT	-40 ~ +85
5o14200430450	430 ~ 450	18	1.3	0.5	SMT	-40 ~ +85
5o14200450470	450 ~ 470	20	1.25	0.5	SMT	-40 ~ +85
5o14200470490	470 ~ 490	20	1.25	0.5	SMT	-40 ~ +85
5o14200490510	490 ~ 510	20	1.25	0.5	SMT	-40 ~ +85
5o14200700800	700 ~ 800	18	1.3	0.5	SMT	-40 ~ +85
5o14200825865	825 ~ 865	20	1.25	0.35	SMT	-40 ~ +85
5o14200860960	860 ~ 960	20	1.25	0.4	SMT	-40 ~ +85
5o14200869894	869 ~ 894	23	1.2	0.3	SMT	-40 ~ +85
5o14200880960	880 ~ 960	23	1.2	0.3	SMT	-40 ~ +85
5o14200902928	902 ~ 928	25	1.15	0.25	SMT	-40 ~ +85
5o14200925960	925 ~ 960	25	1.15	0.25	SMT	-40 ~ +85
5o1420010001200	1000 ~ 1200	20	1.25	0.4	SMT	-40 ~ +85
5o1420014501550	1450 ~ 1550	23	1.2	0.3	SMT	-40 ~ +85
5o1420017102170	1710 ~ 2170	18	1.3	0.5	SMT	-40 ~ +85
5o1420017151805	1715 ~ 1805	23	1.2	0.3	SMT	-40 ~ +85
5o1420018051880	1805 ~ 1880	25	1.15	0.25	SMT	-40 ~ +85
5o1420019201990	1920 ~ 1990	25	1.15	0.25	SMT	-40 ~ +85
5o1420021102170	2110 ~ 2170	25	1.15	0.25	SMT	-40 ~ +85
5o1420020002700	2000 ~ 2700	18	1.3	0.5	SMT	-40 ~ +85
5o1420022002300	2200 ~ 2300	23	1.2	0.3	SMT	-40 ~ +85
5o1420024002500	2400 ~ 2500	23	1.2	0.3	SMT	-40 ~ +85
5o1420024962690	2496 ~ 2690	23	1.2	0.3	SMT	-40 ~ +85
5o1420025002600	2500 ~ 2600	23	1.2	0.3	SMT	-40 ~ +85
5o1420027003100	2700 ~ 3100	20	1.25	0.4	SMT	-40 ~ +85
5o1420030003500	3000 ~ 3500	20	1.25	0.4	SMT	-40 ~ +85
5o1420033003700	3300 ~ 3700	23	1.2	0.3	SMT	-40 ~ +85
5o1420037004200	3700 ~ 4200	20	1.25	0.4	SMT	-40 ~ +85

基本规格

外形尺寸	Φ20.4*8.6mm	阻抗匹配	50Ω
通过功率	60W	工作温度	-40 ~ +85℃
反射功率	60W	存储温度	-55 ~+125℃

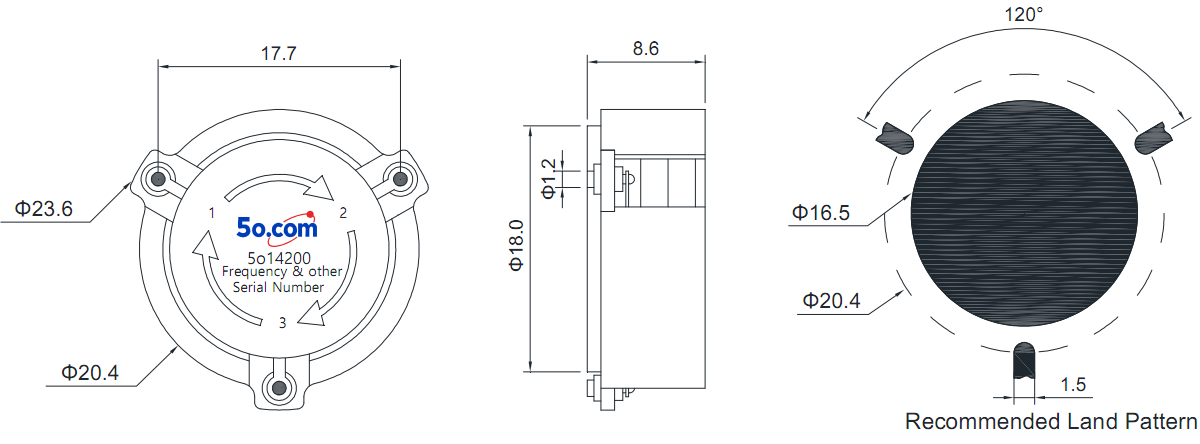

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 表贴隔离器/环行器采用回流焊工艺时，最高温度不得超过260℃。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
