3端口双节同轴环行器200-1875MHz 5o1370380

200 ~ 1875MHz 双节同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o1370380220240NK	220 ~ 240	36	1.3	1.3	N-K	-20 ~ +65
5o1370380240260NK	240 ~ 260	36	1.3	1	N-K	-20 ~ +65
5o1370380260280NK	260 ~ 280	40	1.25	1	N-K	-20 ~ +65
5o1370380309339NK	309 ~ 339	40	1.25	0.8	N-K	-20 ~ +65
5o1370380350370NK	350 ~ 370	42	1.2	0.7	N-K	-20 ~ +65
5o1370380380460SK	380 ~ 460	36	1.3	1	SMA-K	-20 ~ +65
5o1370380390410SK	390 ~ 410	46	1.2	0.6	SMA-K	-30 ~ +70
5o1370380400470SK	400 ~ 470	40	1.25	0.8	SMA-K	-30 ~ +70
5o1370380413419SK	413 ~ 419	60	1.15	0.6	SMA-K	-30 ~ +70
5o1370380413419NKNJNK	413 ~ 419	60	1.15	0.6	N-K-J-K	-30 ~ +70
5o1370380419425NKNJNK	419 ~ 425	60	1.15	0.6	N-K-J-K	-30 ~ +70
5o1370380450520NK	450 ~ 520	40	1.25	0.8	N-K	-20 ~ +65
5o1370380600800SK	600 ~ 800	38	1.25	1	SMA-K	-20 ~ +65
5o1370380700900SK	700 ~ 900	40	1.25	0.8	SMA-K	-30 ~ +70
5o13703807001000SK	700 ~ 1000	32	1.4	1.2	SMA-K	-20 ~ +65
5o1370380770860SK	770 ~ 860	46	1.2	0.6	SMA-K	-30 ~ +70
5o1370380860872SK	860 ~ 872	60	1.15	0.5	SMA-K	-20 ~ +65
5o1370380900930SK	900 ~ 930	60	1.15	0.4	SMA-K	-40 ~ +85
5o137038010001300NK	1000 ~ 1300	40	1.25	0.8	N-K	-30 ~ +70
5o137038010001700NK	1000 ~ 1700	30	1.45	1	N-K	-30 ~ +70
5o137038012961298NK	1296 ~ 1298	50	1.15	0.6	N-K	-40 ~ +85

基本规格

外形尺寸	703815mm
通过功率	300W
反射功率	300W
连接方式	SMA, N (J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

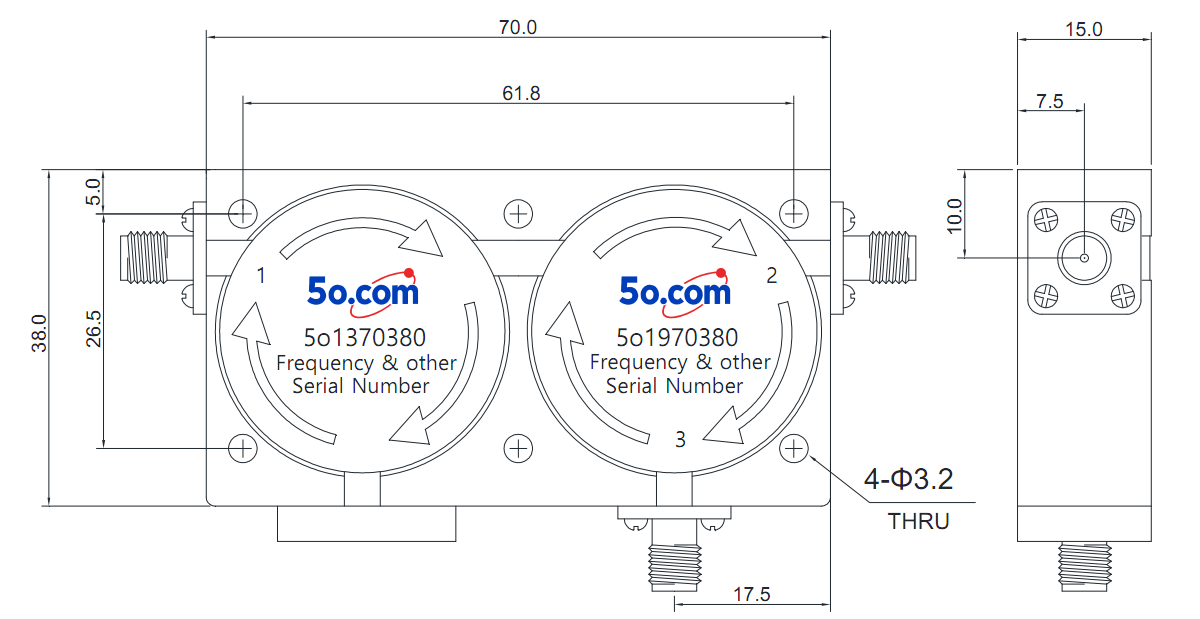

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持N, SMA (公头或者母头)。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
