双节同轴环行器700-2000MHz 5o1368340

700 ~ 2000MHz 双节同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB) (2-1)	驻波比 Max	插入损耗 Max (dB) (1-2)	连接方式	工作温度 (°C)
5o1368340700900SK	700 ~ 900	36	1.3	0.8	SMA-K	-30 ~ +70
5o13683408001000NK	800 ~ 1000	40	1.25	0.8	N-K	-30 ~ +70
5o1368340805870NK	805 ~ 870	45	1.2	0.6	N-K	-40 ~ +85
5o13683408501150SJSKSK	850 ~ 1150	36	1.3	1.2	SMA-J-K-K	-30 ~ +70
5o1368340860960SK	860 ~ 960	45	1.2	0.6	SMA-K	-40 ~ +85
5o13683409001200SK	900 ~ 1200	40	1.25	1.0	SMA-K	-30 ~ +70
5o13683409001300SK	900 ~ 1300	36	1.3	1.2	SMA-K	-30 ~ +70
5o13683409501415SK	950 ~ 1415	36	1.4	1.2	SMA-K	0 ~ +60
5o13683409501450SK	950 ~ 1450	32	1.4	1.2	SMA-K	0 ~ +60
5o13683409601215NK	960 ~ 1215	40	1.25	0.8	N-K	-30 ~ +70
5o136834010001500SK	1000 ~ 1500	36	1.4	1.2	SMA-K	0 ~ +60
5o136834012251875SK	1225 ~ 1875	32	1.4	1.2	SMA-K	0 ~ +60
5o136834013501850SK	1350 ~ 1850	36	1.3	1	SMA-K	0 ~ +60
5o136834012901710SK	1290 ~ 1710	40	1.25	1	SMA-K	0 ~ +60
5o136834013001740SK	1300 ~ 1740	40	1.25	1	SMA-K	0 ~ +60
5o136834013001800SK	1300 ~ 1800	36	1.3	1	SMA-K	0 ~ +60
5o136834013501850SK	1350 ~ 1850	36	1.3	1	SMA-K	0 ~ +60

基本规格

外形尺寸	683422mm
通过功率	200W
反射功率	200W
连接方式	SMA, N (J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

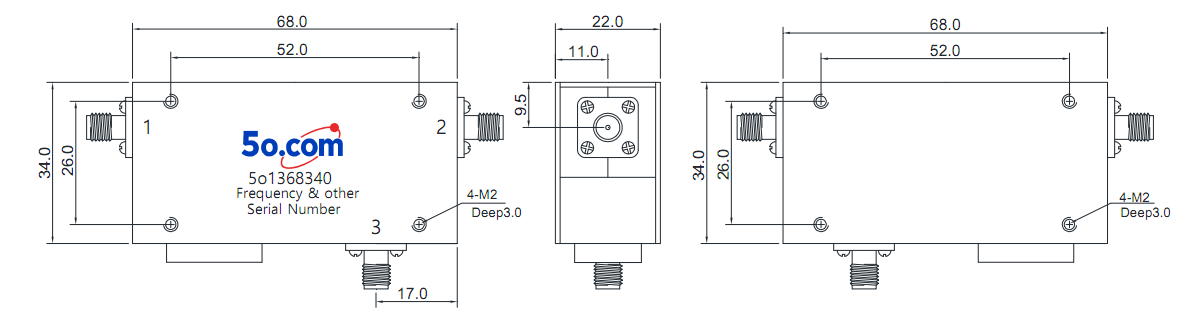

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持N, SMA (公头或者母头)。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
