双节同轴环行器3.5-7.0GHz 5o1339280

3.5 ~ 7.0GHz 双节同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (GHz)	隔离度 Min (dB) (2-1)	驻波比 Max	插入损耗 Max (dB) (1-2)	连接方式	工作温度 (°C)
5o13392804247SK	4.2 ~ 4.7	40	1.25	0.7	SMA-K	-40 ~ +85
5o1339280445SK	4.4 ~ 5.0	40	1.25	0.8	SMA-K	-40 ~ +85
5o13392804951SK	4.9 ~ 5.1	45	1.2	0.7	SMA-K	-40 ~ +85
5o1339280555SK	5.0 ~ 5.5	40	1.25	0.8	SMA-K	-40 ~ +85
5o13392805459SK	5.4 ~ 5.9	45	1.2	0.8	SMA-K	-40 ~ +85
5o1339280566SK	5.6 ~ 6.0	45	1.2	0.6	SMA-K	-40 ~ +85
5o13392805765SK	5.7 ~ 6.5	40	1.25	1	SMA-K	-40 ~ +85
5o133928067SK	6.0 ~ 7.0	40	1.25	0.8	SMA-K	-40 ~ +85

基本规格

外形尺寸	392815mm	阻抗匹配	50Ω
通过功率	60W	连接方式	SMA(K/J)
反射功率	60W	存储温度	-55 ~ +125℃

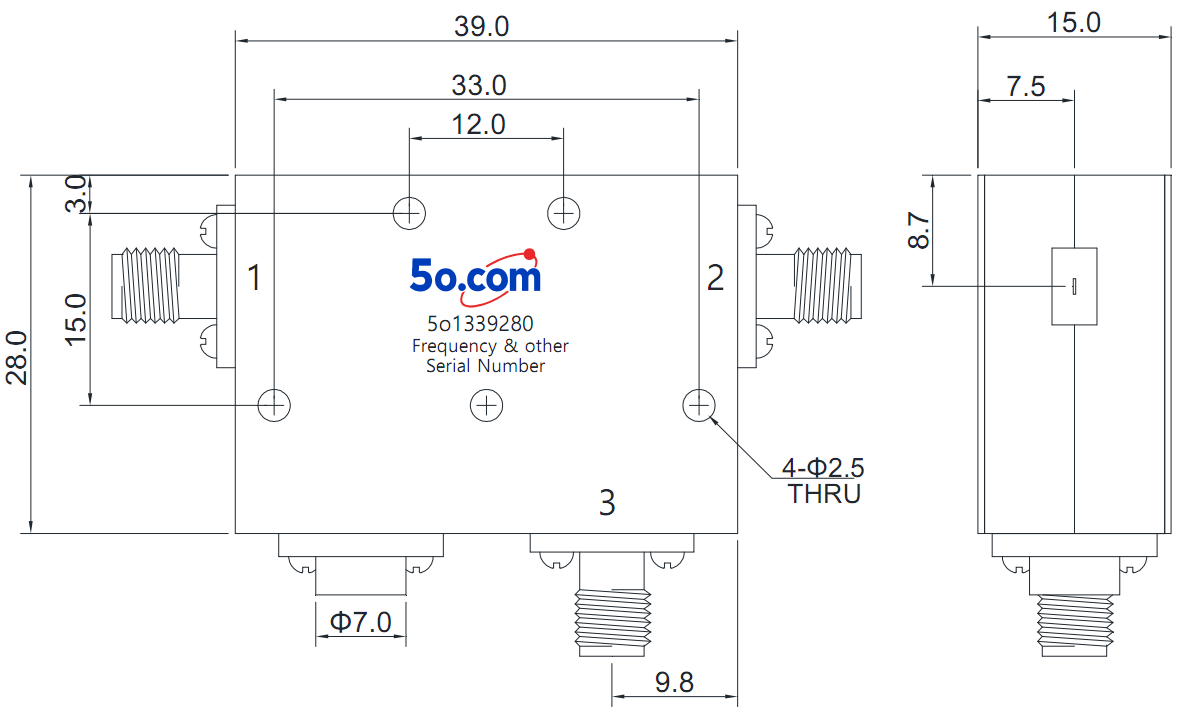

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA (公头或者母头)。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
