    12.0 ~ 18.0GHz 4端口双节同轴环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围

     (GHz)

    隔离度
      Min (dB)

    驻波比
      Max

    插入损耗
      Max(dB)

    连接方式

    工作温度

    (°C)

    2-1

    4-3

    1-4

    3-2

    1-2

    3-4

    2-3

    4-1

    5o132618244P1218SK

    12.0 ~ 18.0

    36

    18

    1.3

    1.0

    0.5

    SMA-K

    -55 ~ +85

    5o1326182412184PSJSKSKSK

    12.0 ~ 18.0

    36

    18

    1.3

    1.0

    0.5

    SMA-J-K-K-K

    -55 ~ +85

    5o1326182412184PSKSJSKSK

    12.0 ~ 18.0

    36

    18

    1.3

    1.0

    0.5

    SMA-K-J-K-K

    -55 ~ +85

    基本规格

    外形尺寸

    26*18*13.8mm

    阻抗匹配

    50Ω

    通过功率

    60W

    连接方式

    SMA(K/J)

    反射功率

    60W

    存储温度

    -55~+125℃

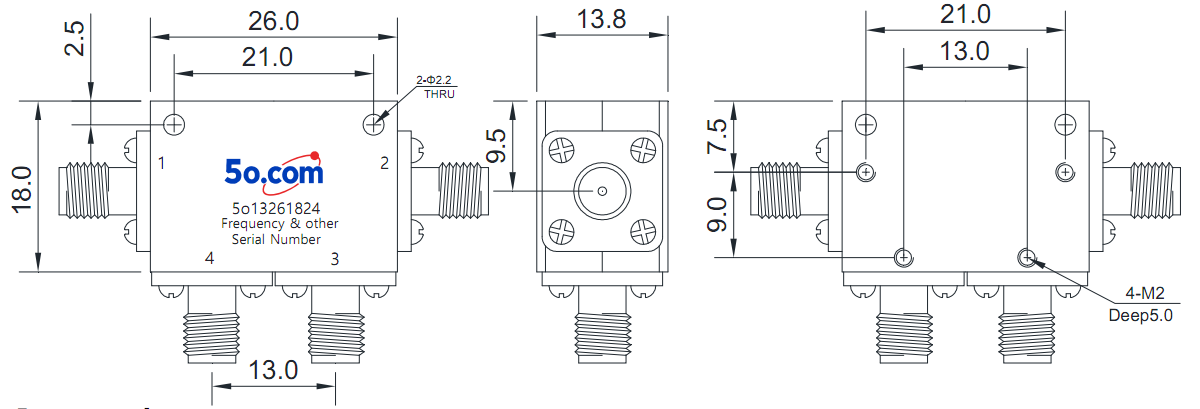

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 为实现高隔离度，可采用双结或多结结构。

    ◆ 连接器可按用户需求定制，支持SMA (公头或者母头)。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
