双节同轴环行器8-12GHz 5o1326181

8.0 ~ 12.0GHz双节同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (GHz)	隔离度 Min (dB)		驻波比 Max	插入损耗 Max (dB)		连接方式	工作温度 (°C)
型号	频率范围 (GHz)	2-1	1-3 3-2 3-1	驻波比 Max	1-2	2-3	连接方式	工作温度 (°C)
5o1326181812SK	8.0 ~ 12.0	36	18	1.3	1.0	0.5	SMA-K	-55 ~ +85
5o1326181812SJSKSK	8.0 ~ 12.0	36	18	1.3	1.0	0.5	SMA-J-K-K	-55 ~ +85
5o1326181812SKSJSK	8.0 ~ 12.0	36	18	1.3	1.0	0.5	SMA-K-J-K	-55 ~ +85

基本规格

外形尺寸	261813.8mm	阻抗匹配	50Ω
通过功率	60W	连接方式	SMA(K/J)
反射功率	60W	存储温度	-55 ~ +125℃

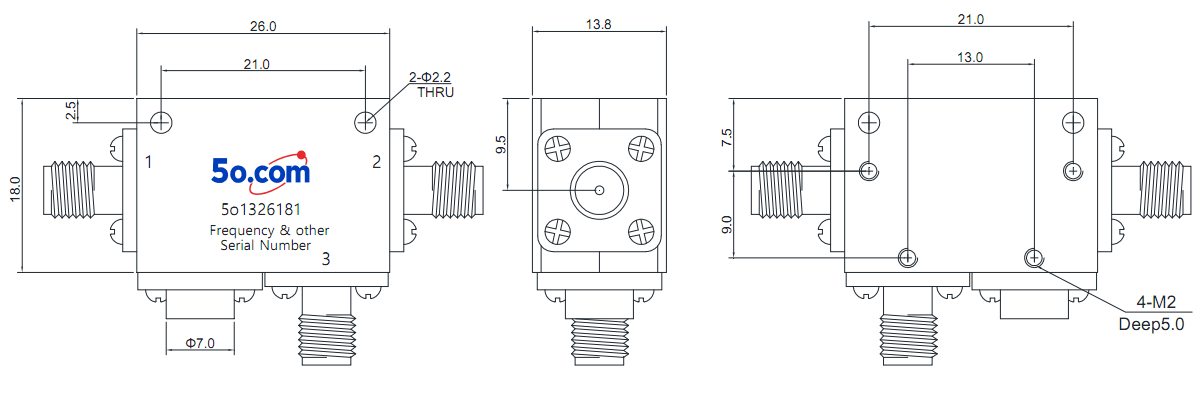

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA (公头或者母头)。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
