4端口双节同轴环行器6-27.5GHz 5o13261804

6.0 ~ 27.5GHz 双节同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (GHz)	隔离度 Min (dB) (2-1 & 4-3)	驻波比 Max	插入损耗 Max (dB) (1-2 & 3-4)	连接方式	工作温度 (°C)
5o1326180468SK	6.0 ~ 8.0	36	1.3	1.0	SMA-K	-55 ~ +85
5o1326180479SK	7.0 ~ 9.0	40	1.25	1.0	SMA-K	-55 ~ +85
5o132618047477SK	7.4 ~ 7.7	45	1.2	0.6	SMA-K	-55 ~ +85
5o132618047886SK	7.8 ~ 8.6	45	1.2	0.6	SMA-K	-55 ~ +85
5o13261804810SK	8.0 ~ 10.0	40	1.2	0.8	SMA-K	-55 ~ +85
5o13261804811SK	8.0 ~ 11.0	40	1.25	0.8	SMA-K	-55 ~ +85
5o13261804812SK	8.0 ~ 12.0	36	1.3	1.0	SMA-K	-55 ~ +85
5o13261804910SK	9.0 ~ 10.0	45	1.2	0.6	SMA-K	-55 ~ +85
5o13261804911SK	9.0 ~ 11.0	40	1.2	0.8	SMA-K	-55 ~ +85
5o132618049395SJ	9.3 ~ 9.5	45	1.2	0.6	SMA-J	-55 ~ +85
5o132618041013SK	10.0 ~ 13.0	42	1.2	0.8	SMA-K	-55 ~ +85
5o132618041015SK	10.0 ~ 15.0	36	1.35	1.2	SMA-K	-55 ~ +85
5o13261804107133SK	10.7 ~ 13.3	45	1.2	0.6	SMA-K	-55 ~ +85
5o132618041218SK	12.0 ~ 18.0	36	1.3	1.0	SMA-K	-55 ~ +85
5o132618041375145SK	13.75 ~ 14.5	45	1.2	0.6	SMA-K	-55 ~ +85
5o13261804138178SK	13.8 ~ 17.8	36	1.3	1.0	SMA-K	-55 ~ +85
5o13261804155165SK	15.5 ~ 16.5	45	1.2	0.6	SMA-K	-55 ~ +85
5o132618041618SK	16.0 ~ 18.0	40	1.25	1.0	SMA-K	-55 ~ +85
5o132618041820SK	18.0 ~ 20.0	40	1.25	1.0	SMA-K	-55 ~ +85
5o132618041822SK	18.0 ~ 22.0	36	1.3	1.2	SMA-K	-40 ~ +8
5o132618042123SK	21.0 ~ 23.0	40	1.25	1.0	SMA-K	-40 ~ +85
5o132618042224SK	22.0 ~ 24.0	40	1.25	1.0	SMA-K	-40 ~ +85
5o132618042325SK	23.0 ~ 25.0	40	1.25	1.0	SMA-K	-40 ~ +85
5o132618042426KK	24.0 ~ 26.0	40	1.25	1.0	2.92mm-K	-40 ~ +85
5o132618042425275KK	24.25 ~ 27.5	36	1.3	1.2	2.92mm-K	-40 ~ +85
5o132618042527KK	25.0 ~ 27.0	40	1.25	1.0	2.92mm-K	-40 ~ +85

基本规格

外形尺寸	261813.8mm
通过功率	60W
反射功率	60W
连接方式	2.92mm, SMA (J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

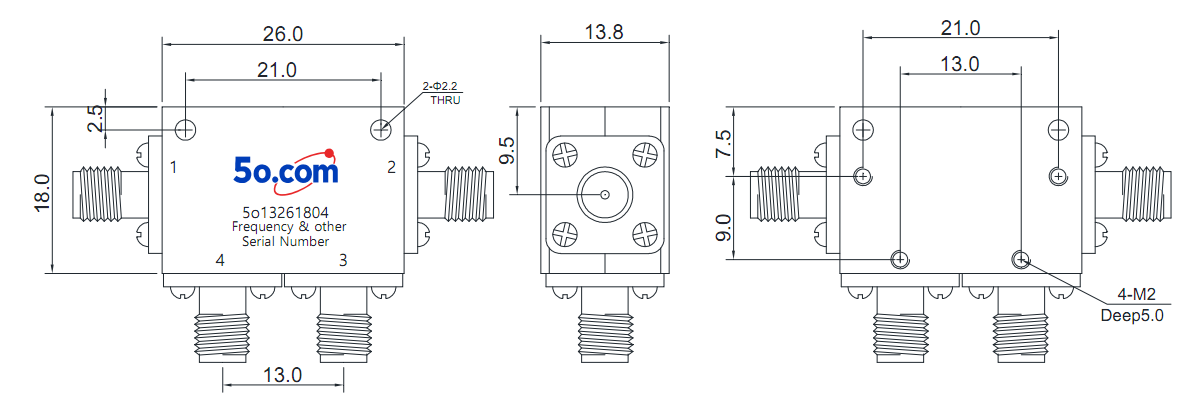

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持2.92mm, SMA (公头或者母头)。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
