双节同轴环行器10-55MHz 5o13160800

10 ~ 55MHz 双节同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB) (2-1)	驻波比 Max	插入损耗 Max (dB) (1-2)	连接方式	工作温度 (°C)
5o131608002530SK	25 ~ 30	24	1.45	7.0	SMA-K	+10 ~ +60
5o131608002628SK	26 ~ 28	30	1.45	6.0	SMA-K	+10 ~ +60
5o13160800285305NK	28.5 ~ 30.5	32	1.4	5.6	N-K	+10 ~ +60
5o131608003032NK	30 ~ 32	32	1.4	3.6	N-K	+10 ~ +60
5o131608003035SK	30 ~ 35	32	1.4	6.0	SMA-K	+10 ~ +60
5o131608003545SK	35 ~ 45	40	1.4	5.0	SMA-K	+10 ~ +60
5o131608004450NKNJNK	44 ~ 50	40	1.25	2.4	N-K-J-K	25±5
5o131608004450NKNJNK	44 ~ 50	34	1.35	3.0	N-K-J-K	+20 ~ +60

基本规格

外形尺寸	1608028mm	阻抗匹配	50Ω
通过功率	50W	连接方式	N, SMA(K/J)
反射功率	50W	存储温度	-55~+125℃

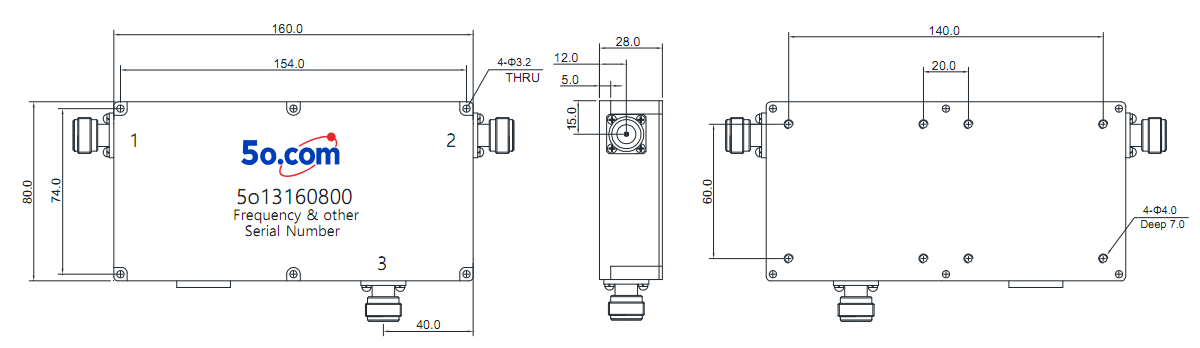

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持N, SMA (公头或者母头)。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
