    1.0 ~ 2.0GHz 4端口双节同轴环形器

    应用领域

    ▶射频功率放大器电路保护。

    ▶数字通信、卫星通信、移动通信领域。

    ▶军工防务、航空航天及商用民用场景。

    ▶医疗设备、通信系统、安防安保行业。


    射频特性

    型号

    频率范围

     (GHz)

    隔离度

    (2-1 & 4-3)
      Min(dB)

    驻波比

    Max

    插入损耗

    (1-2 & 3-4)
      Max(dB)

    通过功率(W)

    反射功率(W)

    连接方式

    5o13144720412NK

    1.0 ~ 2.0

    33

    1.4

    1.4

    300

    300

    N-K

    5o13144720412SK

    1.0 ~ 2.0

    33

    1.4

    1.4

    100

    100

    SMA-K

    基本规格

    外形尺寸

    144*72*27.4mm

    阻抗匹配

    50Ω

    工作温度

    +10 ~ +70℃

    存储温度

    -55~+125℃

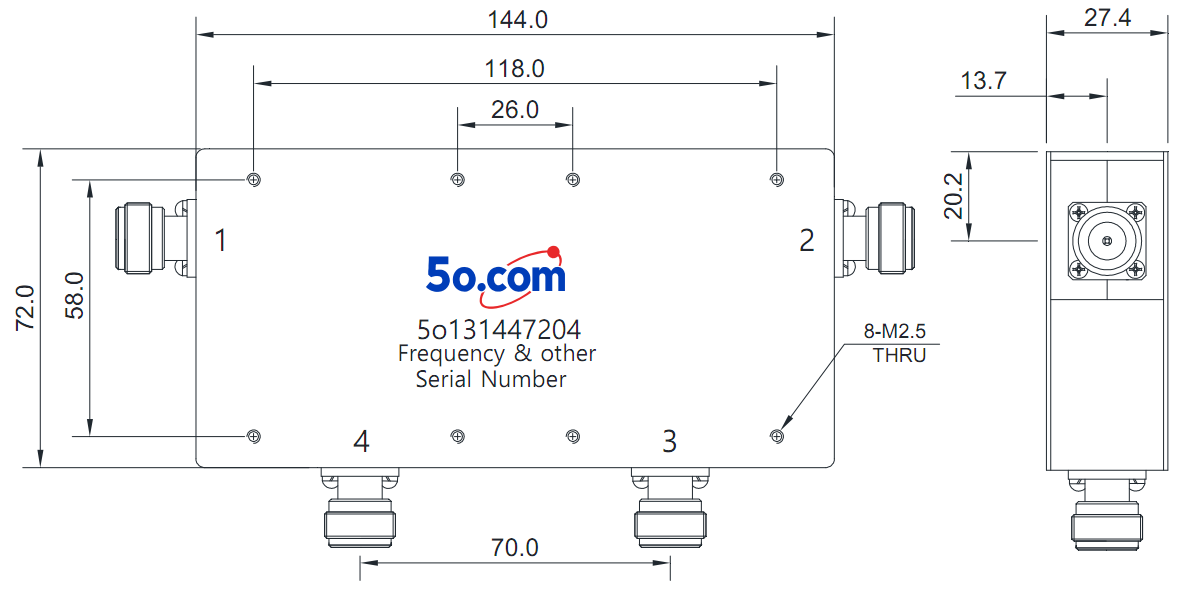

    外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)


    说明

    ◆ 为实现高隔离度，可采用双结或多结结构。

    ◆ 连接器可按用户需求定制，支持N, SMA (公头或者母头)。

    ◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

    ◆ 提供产品质保服务。
