4端口双节同轴环行器1.35-2.7GHz 5o131014904

1.35 ~ 2.7GHz 4端口双节同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号

频率范围

(GHz)

隔离度

(2-1 & 4-3)
Min(dB)

驻波比

Max

插入损耗

(1-2 & 3-4)
Max(dB)

连接方式

工作温度

(°C)

5o13101490413527SK

1.35 ~ 2.7

36

1.3

1.0

SMA-K

0 ~ +70

5o13101490413527NK

1.35 ~ 2.7

36

1.3

1.0

N-K

0 ~ +70

基本规格

外形尺寸	101.649.519mm	阻抗匹配	50Ω
通过功率	100W	连接方式	N, SMA(K/J)
反射功率	100W	存储温度	-55~+125℃

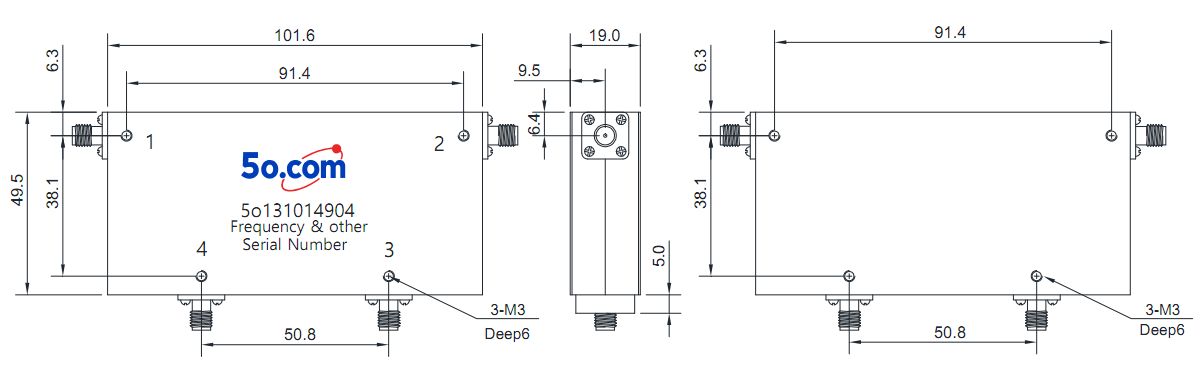

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持N, SMA (公头或者母头)。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
