嵌入式环行器 1.0-3.8GHz 5o1145460

1.0 ~ 3.8GHz带线环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度(°C)
5o114546010001050	1000 ~ 1050	23	1.2	0.3	TAB	-40 ~ +85
5o114546010701210	1070 ~ 1210	20	1.25	0.4	TAB	-40 ~ +85
5o114546013501550	1350 ~ 1550	20	1.25	0.4	TAB	-40 ~ +85
5o114546015001700	1500 ~ 1700	20	1.25	0.4	TAB	-40 ~ +85
5o114546017101785	1710 ~ 1785	23	1.2	0.3	TAB	-40 ~ +85
5o114546017001900	1700 ~ 1900	23	1.25	0.4	TAB	-40 ~ +85
5o114546017002100	1700 ~ 2100	23	1.2	0.4	TAB	-40 ~ +85
5o114546018052170	1805 ~ 2170	20	1.25	0.4	TAB	-40 ~ +85
5o114546018051880	1805 ~ 1880	23	1.2	0.3	TAB	-40 ~ +85
5o114546019002200	1900 ~ 2200	23	1.25	0.4	TAB	-40 ~ +85
5o114546019201990	1920 ~ 1990	23	1.2	0.3	TAB	-40 ~ +85
5o114546020002300	2000 ~ 2300	20	1.25	0.4	TAB	-40 ~ +85
5o114546020002500	2000 ~ 2500	18	1.3	0.5	TAB	-20 ~ +80
5o114546021102170	2110 ~ 2170	23	1.2	0.3	TAB	-40 ~ +85
5o114546023002500	2300 ~ 2500	23	1.2	0.3	TAB	-40 ~ +85
5o114546023502550	2350 ~ 2550	23	1.2	0.3	TAB	-40 ~ +85
5o114546024002600	2400 ~ 2600	23	1.2	0.3	TAB	-40 ~ +85
5o114546025002700	2500 ~ 2700	23	1.2	0.3	TAB	-40 ~ +85
5o114546027003000	2700 ~ 3000	20	1.2	0.4	TAB	-40 ~ +85
5o114546027003100	2700 ~ 3100	18	1.3	0.5	TAB	-40 ~ +85
5o114546031003500	3100 ~ 3500	20	1.25	0.3	TAB	-40 ~ +85
5o114546034003800	3400 ~ 3800	20	1.25	0. 4	TAB	-40 ~ +85

基本规格

外形尺寸	454626mm	阻抗匹配	50Ω
通过功率	600W	工作温度	-40 ~ +85℃
反射功率	600W	存储温度	-55 ~ +125℃

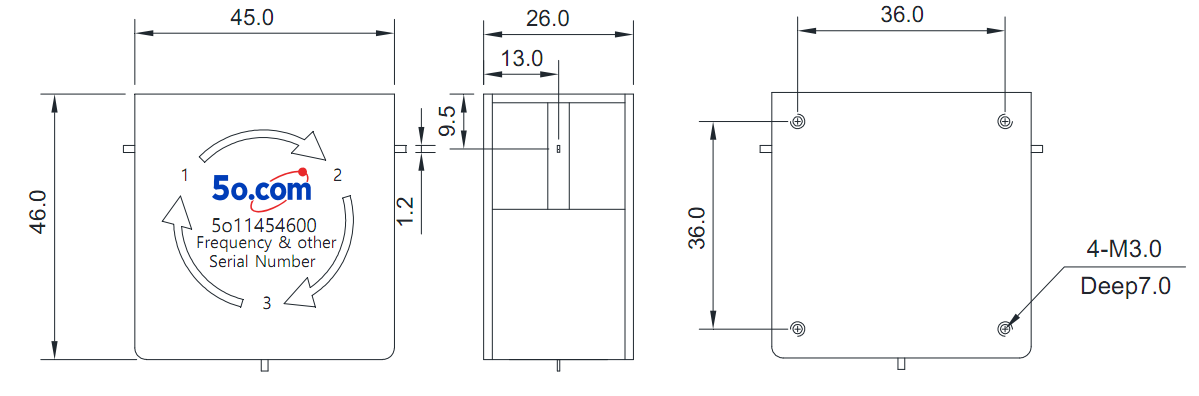

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 安装嵌入式隔离器/环形器时，请使用不锈钢或黄铜螺丝。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
