同轴环行器 45 to 270MHz 5o1060600

45 ~ 270MHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业。

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o10606004550SK	45 ~ 50	18	1.3	1.5	SMA-K	-10 ~ +65
5o10606004555SK	45 ~ 55	18	1.3	1.8	SMA-K	-10 ~ +65
5o10606005075SK	50 ~ 75	18	1.3	1.8	SMA-K	-10 ~ +65
5o10606005575SK	55 ~ 75	18	1.3	1.2	SMA-K	-10 ~ +65
5o10606006065NK	60 ~ 65	20	1.25	1.0	N-K	-10 ~ +65
5o10606006570NK	65 ~ 70	20	1.25	1.0	N-K	-10 ~ +65
5o10606006888SK	68 ~ 88	18	1.3	1.3	SMA-K	-20 ~ +65
5o10606007085SK	70 ~ 85	20	1.25	0.8	SMA-K	-20 ~ +65
5o10606007090NK	70 ~ 90	20	1.25	1.0	N-K	-20 ~ +65
5o106060080120SK	80 ~ 120	18	1.3	1.0	SMA-K	0 ~ +65
5o106060085135NK	85 ~ 135	18	1.3	1.2	N-K	-10 ~ +65
5o106060087108NK	87 ~ 108	20	1.25	0.6	N-K	-20 ~ +65
5o106060087108NKP200	87 ~ 108	20	1.25	0.6	N-K	-20 ~ +65
5o106060088138NK	88 ~ 138	18	1.3	1.0	N-K	-10 ~ +65
5o1060600100130NK	100 ~ 130	20	1.25	0.6	N-K	-30 ~ +70
5o1060600100150SK	100 ~ 150	18	1.3	1.0	SMA-K	-10 ~ +65
5o1060600108118NK	108 ~ 118	23	1.2	0.5	N-K	-30 ~ +70
5o1060600108118NKP200	108 ~ 118	23	1.2	0.5	N-K	-30 ~ +70
5o1060600112156NK	112 ~ 156	20	1.25	0.8	N-K	-30 ~ +70
5o1060600118137NK	118 ~ 137	23	1.2	0.5	N-K	-30 ~ +70
5o1060600118137NKP200	118 ~ 137	23	1.2	0.5	N-K	-30 ~ +70
5o1060600130180SK	130 ~ 180	20	1.25	0.6	SMA-K	-30 ~ +70
5o1060600136174SK	136 ~ 174	22	1.2	0.5	SMA-K	-30 ~ +70
5o1060600136174NKP200	136 ~ 174	22	1.2	0.5	N-K	-30 ~ +70
5o1060600148174NKP150	148 ~ 174	25	1.15	0.5	N-K	-30 ~ +70
5o1060600150200NK	150 ~ 200	20	1.25	0.6	N-K	-30 ~ +70
5o1060600150225SK	150 ~ 225	18	1.3	0.9	SMA-K	-30 ~ +70
5o1060600170200NK	170 ~ 200	20	1.25	0.5	N-K	-30 ~ +70
5o1060600170200NKP200	170 ~ 200	20	1.25	0.5	N-K	-30 ~ +70
5o1060600180220SJSKSK	180 ~ 220	20	1.25	0.5	SMA-J-K-K	-30 ~ +70
5o1060600200270NK	200 ~ 270	20	1.25	0.7	N-K	-30 ~ +70

基本规格

外形尺寸	606027.5mm
通过功率	200W/100W
反射功率	200W/100W
连接方式	N(J/K), SMA(J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

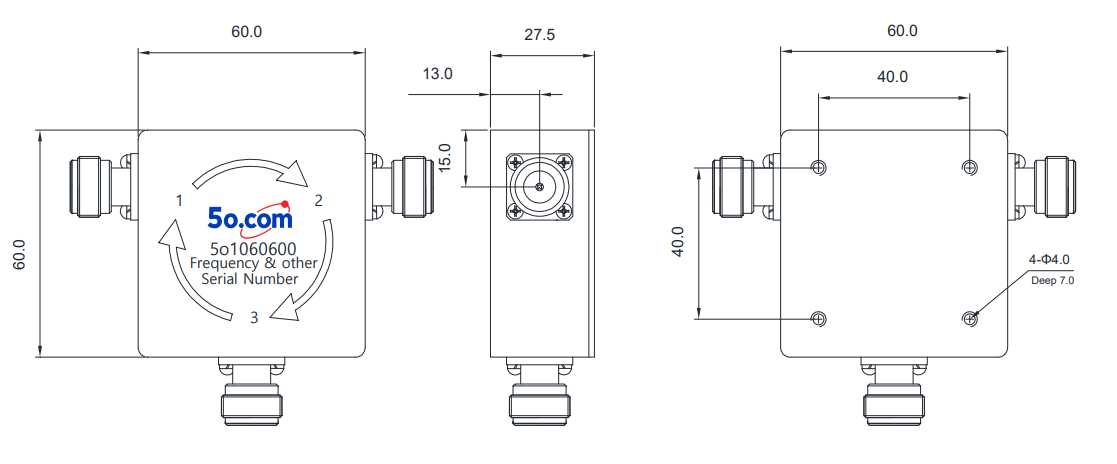

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
