同轴环行器 130 to 900MHz 5o1056560

130 ~ 900MHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o1056560136150NK	136 ~ 150	18	1.3	0.5	N-K	-10 ~ +60
5o1056560150155SK	150 ~ 155	20	1.25	0.5	SMA-K	-10 ~ +70
5o1056560150170SK	150 ~ 170	18	1.3	0.6	SMA-K	-10 ~ +70
5o1056560168171NK	168 ~ 171	23	1.2	0.4	N-K	-30 ~ +70
5o1056560170200SK	170 ~ 200	18	1.3	0.7	SMA-K	-30 ~ +70
5o1056560180220SK	180 ~ 220	18	1.3	0.5	SMA-K	-30 ~ +70
5o1056560192232NK	192 ~ 232	20	1.25	0.4	N-K	-30 ~ +70
5o105656019752075SJSK	197.5 ~ 207.5	23	1.2	0.4	SMA-J-K	-30 ~ +70
5o1056560200250SK	200 ~ 250	20	1.25	0.6	SMA-K	-30 ~ +70
5o1056560230250NK	230 ~ 250	23	1.2	0.3	N-K	-30 ~ +70
5o1056560250300SK	250 ~ 300	20	1.25	0.4	SMA-K	-30 ~ +70
5o1056560400600SK	400 ~ 600	15	1.5	0.6	SMA-K	-30 ~ +70
5o1056560500750SK	500 ~ 750	16	1.4	0.5	SMA-K	-30 ~ +70
5o1056560600900SK	600 ~ 900	17	1.35	0.5	SMA-K	-30 ~ +70

基本规格

外形尺寸	565615mm
通过功率	300W/100W
反射功率	300W/100W
连接方式	SMA(J/K), N(J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

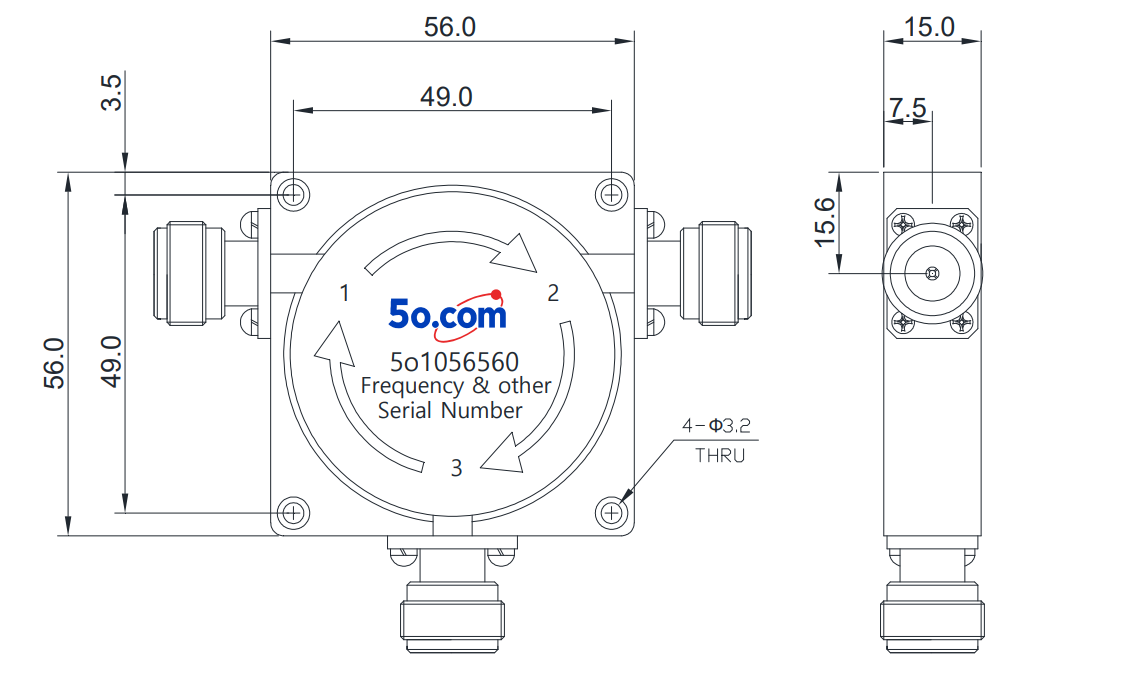

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
