同轴环行器 300 to 1500MHz 5o1053560

300 ~ 1500MHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o1053560300350NK	300 ~ 350	20	1.25	0.5	N-K	-30 ~ +70
5o1053560350400NJ	350 ~ 400	20	1.25	0.5	N-J	-30 ~ +70
5o1053560400500NK	400 ~ 500	20	1.25	0.4	N-K	-30 ~ +70
5o1053560450500NJ	450 ~ 512	23	1.2	0.3	N-J	-30 ~ +70
5o1053560500590NK	500 ~ 590	23	1.2	0.3	N-K	-40 ~ +85
5o1053560590710NK	590 ~ 710	20	1.25	0.4	N-K	-40 ~ +85
5o1053560700900NK	700 ~ 900	23	1.2	0.3	N-K	-40 ~ +85
5o10535608001000NK	800 ~ 1000	23	1.2	0.25	N-K	-40 ~ +85
5o10535609001200NK	900 ~ 1200	23	1.2	0.3	N-K	0 ~ +65
5o10535609601215NK	960 ~ 1215	23	1.2	0.3	N-K	0 ~ +65
5o105356012001400NK	1200 ~ 1400	25	1.15	0.2	N-K	0 ~ +65

基本规格

外形尺寸	535620mm
通过功率	500W
反射功率	500W
连接方式	N(J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

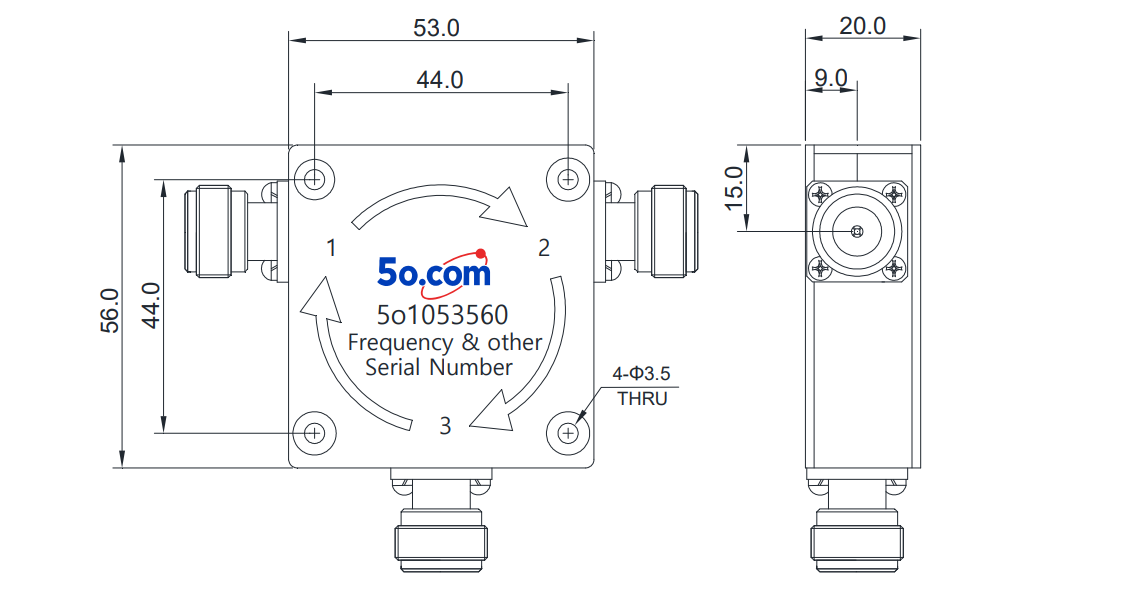

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
