同轴环行器 250 to 1500MHz 5o1045500

250 ~ 1500MHz同轴环形器

应用领域

▶射频功率放大器电路保护。

▶数字通信、卫星通信、移动通信领域。

▶军工防务、航空航天及商用民用场景。

▶医疗设备、通信系统、安防安保行业

射频特性

型号	频率范围 (MHz)	隔离度 Min (dB)	驻波比 Max	插入损耗 Max (dB)	连接方式	工作温度 (°C)
5o1045500250260SK	250 ~ 260	20	1.25	0.5	SMA-K	-30 ~ +70
5o1045500250300SK	250 ~ 300	18	1.3	0.6	SMA-K	-30 ~ +70
5o1045500289359NK	289 ~ 359	20	1.25	0.5	N-K	-30 ~ +70
5o1045500300400SK	300 ~ 400	18	1.3	0.6	SMA-K	-30 ~ +70
5o1045500350400SK	350 ~ 400	23	1.2	0.35	SMA-K	-30 ~ +70
5o1045500350500SK	350 ~ 500	16	1.4	0.6	SMA-K	-20 ~ +60
5o1045500400430NK	400 ~ 430	25	1.15	0.25	N-K	-30 ~ +70
5o1045500400500NK	400 ~ 500	20	1.25	0.35	N-K	-30 ~ +70
5o1045500400512SK	400 ~ 512	20	1.25	0.5	SMA-K	-30 ~ +70
5o1045500440470NK	440 ~ 470	25	1.15	0.25	N-K	-30 ~ +70
5o1045500450600SK	450 ~ 600	18	1.3	0.5	SMA-K	-30 ~ +70
5o1045500470650NK	470 ~ 650	18	1.3	0.6	N-K	-30 ~ +70
5o1045500500700NK	500 ~ 700	18	1.3	0.5	N-K	-30 ~ +70
5o10455006901000SK	690 ~ 1000	18	1.3	0.5	SMA-K	-30 ~ +70
5o10455007001000SK	700 ~ 1000	18	1.3	0.5	SMA-K	-30 ~ +70
5o10455008501150SJSK	850 ~ 1150	20	1.25	0.4	SMA-J-K	-30 ~ +70
5o104550012001300NJNK	1200 ~ 1300	23	1.2	0.3	N-J-K	-30 ~ +70

基本规格

外形尺寸	455024mm
通过功率	300W/100W
反射功率	300W/100W
连接方式	SMA (J/K), N(J/K)
存储温度	-55℃ ~ +125℃
阻抗匹配	50Ω

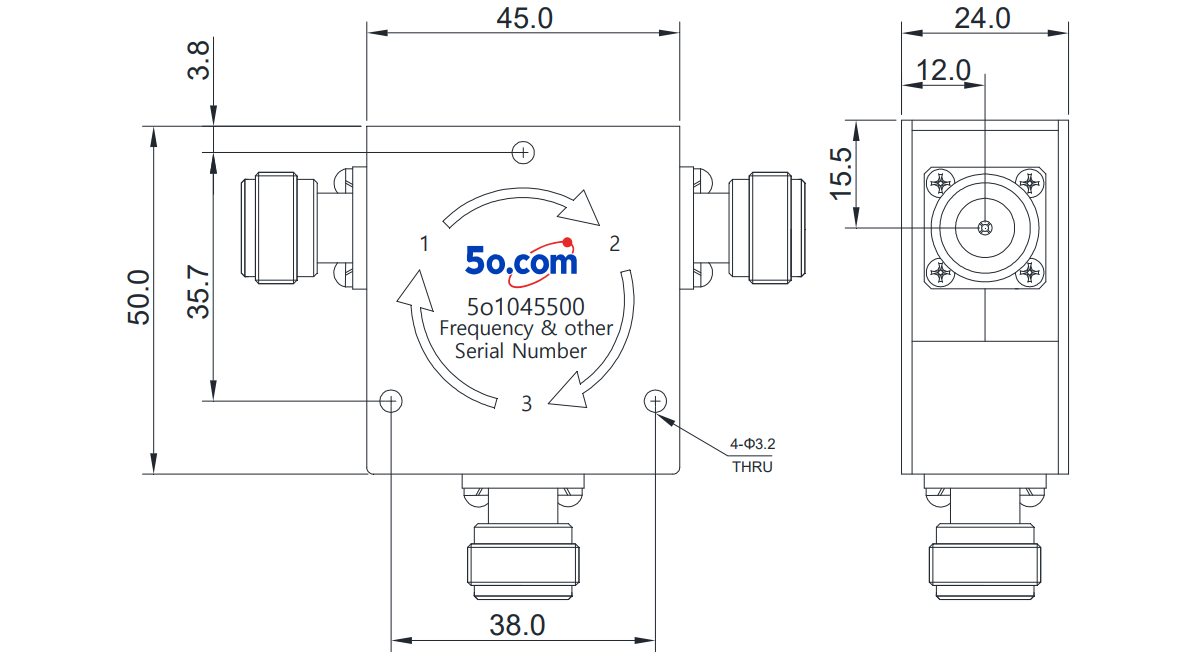

外形尺寸(mm, 公差：除非特别说明，所有参数公差为±2%)

说明

◆ 为实现高隔离度，可采用双结或多结结构。

◆ 连接器可按用户需求定制，支持SMA/N (公头或者母头)类型。

◆ 除表中所列常见频率外，也可根据用户要求定制其他频段。

◆ 提供产品质保服务。
